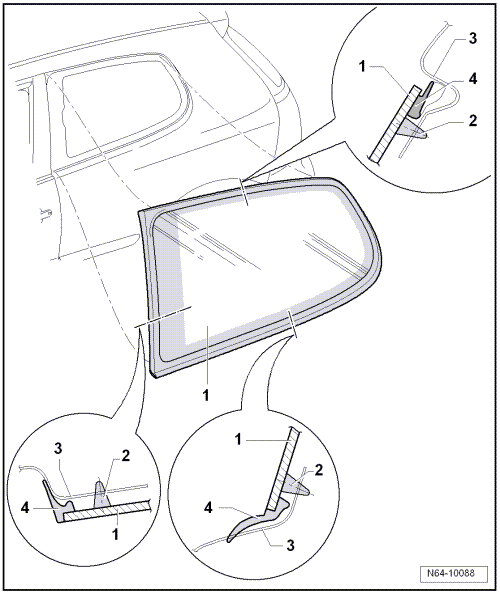

1 - | Glace latérale |
Déposer la glace latérale → Chapitre. |
Reposer la glace latérale → Chapitre. |
2 - | Mastic-colle à base de PUR |
Section du cordon : largeur = 6,5 mm, hauteur = 10 mm (y compris le matériau restant sur la glace et sur le flasque de glace). |
Durée minimale de séchage → Chapitre |
3 - | Flasque de glace |
4 - | Joint avec profilé d'écartement |
Fait partie intégrante de la glace latérale. |
