Nota
|

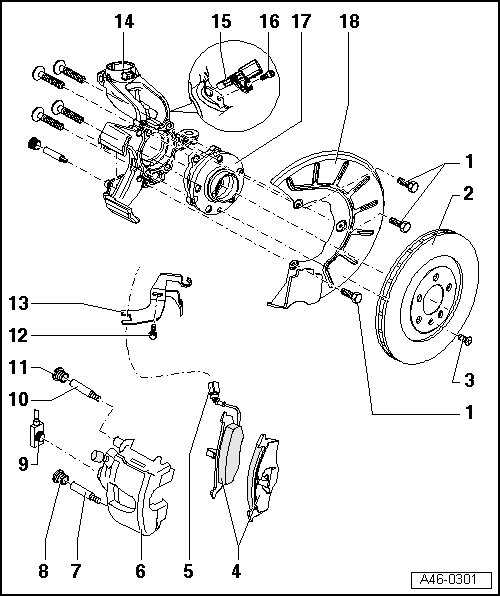

| 1 - | Vis six pans ou Torx : 12 Nm |
| Vis six pans M6x10 modifiée en vis Torx M6x12 |
| Remplacer vis six pans par vis six pans et vis Torx par vis Torx |
| 2 - | Disque de frein |
| Ventilé, Ø 280 mm |
| Épaisseur : 22 mm |
| Limite d'usure : 19 mm |
| Remplacer systématiquement par essieu complet. |
| Pour la dépose, déposer auparavant l'étrier de frein. |
| 3 - | Vis à empreinte cruciforme ou vis Torx : 4 Nm |
| 4 - | Plaquettes de frein |
| Épaisseur sans contre-plaque : 14 mm |
| Avec indicateur d'usure |
| Un témoin s'allume dans le combiné d'instruments quand la limite d'usure est atteinte (limite : env. 4 mm). |
| Limite d'usure : 2 mm sans contre-plaque |
| Contrôler l'épaisseur → Brochure18.1 |
| Remplacer systématiquement par essieu complet. |
| Déposer et reposer → Chapitre |
| 5 - | Connecteur |
| Indicateur d'usure des plaquettes de frein |
| 6 - | Étrier de frein |
| Ne pas dévisser le flexible de frein pour le remplacement des plaquettes de frein. |
| Déposer et reposer → Chapitre |
| Remettre en état → Chapitre. |
| 7 - | Colonnette, 30 Nm |
| 8 - | Capuchon |
| Retirer |
| 9 - | Flexible de frein avec ajutage annulaire et vis creuse, 35 Nm |
| 10 - | Colonnette, 30 Nm |
| 11 - | Capuchon |
| Retirer |
| 12 - | Vis |
| 13 - | Support |
| 14 - | Porte-fusée |
| Avec chape de frein intégrée |
| Enduire les surfaces de guidage des plaquettes d'une mince couche de graisse à base de lithium G 052 150 A2. |
| 15 - | Capteur de vitesse d'ABS |
| Avant de mettre en place le capteur, nettoyer la surface intérieure de l'alésage et l'enduire de pâte lubrifiante hautes températures G 052 112 A3. |
| 16 - | Vis à six pans creux, 8 Nm |
| 17 - | Ensemble roulement/moyeu de roue |
| la bague du capteur d'ABS est montée dans le roulement de roue |
| 18 - | Flasque de protection |
