  Nota
Après chaque remplacement des plaquettes de frein, appuyer à fond plusieurs fois sur la pédale de frein, le véhicule étant à l'arrêt, afin que les plaquettes prennent leur position de fonctionnement.
Pour aspirer le liquide de frein hors du réservoir, utiliser l'appareil de remplissage et de purge des freins -VAS 5234- ou le dispositif d'aspiration -V.A.G 1869/4-.
Avant la dépose d'un étrier de frein ou le débranchement d'un flexible de frein, il faut mettre en place le pousse-pédale de frein -V.A.G 1869/2- (pendant cette opération, réduire la pression).

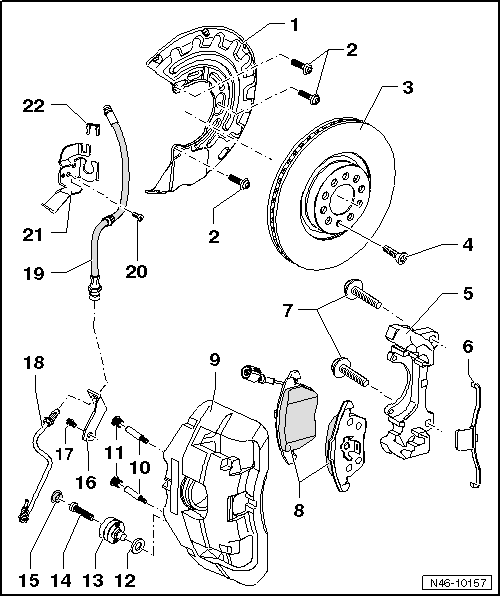

1 -  Flasque de protection
2 -  Vis Torx, 12 Nm
3 -  Disque de frein
Ventilé, Ø 345 mm
Épaisseur : 30 mm
Limite d'usure : 27 mm
Remplacer systématiquement par essieu complet.
Pour la dépose, dévisser auparavant l'étrier et la chape de frein
4 -  Vis Torx, 4 Nm
5 -  Chape de frein
Visser sur le porte-fusée.
6 -  Ressort de maintien
Mettre en place dans le ressort de maintien de la plaquette de frein, puis enfoncer sous la chape de frein.
7 -  Vis à nervures
Nettoyer en cas de réutilisation.
Couple de serrage des vis à nervures → Anker
8 -  Plaquettes de frein
Épaisseur sans contre-plaque : 14 mm
Avec indicateur d'usure
Un témoin s'allume dans le combiné d'instruments quand la limite d'usure est atteinte (limite : env. 4 mm).
Limite d'usure : 2 mm sans contre-plaque
Contrôler l'épaisseur → Brochure18.1
Remplacer systématiquement par essieu complet.
Déposer et reposer → Chapitre
9 -  Étrier de frein
Ne pas dévisser le flexible de frein/la conduite de frein pour le remplacement des plaquettes de frein
Ne pas dévisser.
Déposer et reposer → Chapitre
Remettre en état → Chapitre.
10 -  Colonnette, 30 Nm
11 -  Capuchon
Retirer
12 -  Rondelle
13 -  Masse antivibratoire
14 -  Vis, 10 Nm
15 -  Capuchon antipoussière
16 -  Support
17 -  Vis, 15 Nm
18 -  Conduite de frein, 14 Nm
19 -  Flexible de frein
20 -  Vis à six pans creux, 8 Nm
21 -  Support
22 -  Agrafe-ressort


Couple de serrage des vis à nervures
  Nota
Le serrage des vis à nervures s'effectue en 2 passes.

1. passe Serrer les deux vis à nervures sur la chape de frein à 15 Nm
2. passe Serrer les deux vis à nervures sur la chape de frein à 200 Nm
