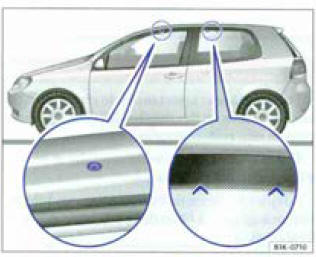

Fig. 93 Paints de fixation pour supports de base et pour la galerie
porte-bagages sur véhicules à 2 portes.

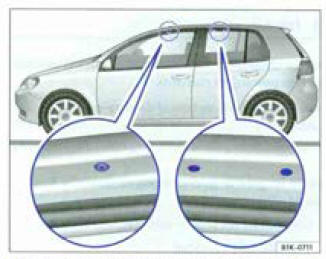

Fig. 94 Paints de fixation pour supports de base et pour la galerie
porte-bagages sur véhicules à 4 portes.
Etant donné que les gouttières sont intégrées au pavillon de manière aérodynamique, il n'est pas possible d'utiliser des galeries porte-bagages classiques. Volkswagen recommande d'utiliser uniquement les supports de base et les galeries porte-bagages agréés par Volkswagen.
Les supports de base constituent le premier élément d'un système de galerie porte-bagages complet.Pour des raisons de sécurité, des fixations supplémentaires spécifiques sont nécessaires suivant que vous transportez des bagages, des bicyclettes une planche à voile, des skis ou un bateau.Tous les composants de ce système sont disponibles auprès d'un Partenaire Volkswagen.
Fixation des supports de base et de la galerie porte-bagages sur véhicules à 2 portes
Veuillez impérativement tenir compte des instructions de montage livrées avec la galerie porte-bagages.
Les alésages de fixation a l'avant se trouvent sur les faces inférieures des renforts de pavillon et sont uniquement visibles Iorsque la porte est ouverte lïg. 93 (agrandissement gauche). Les repères de la fixation a l'arrière se trouvent en haut des glaces latérales arrière => fig 93 (agrandissement droit).
Fixes les supports de base uniquement sur les repères indiqués sur la figure.
Fixation des supports de base et de la galerie porte-bagages sur véhicules à 4 portes
Veuillez impérativement tenir compte des instructions de montage livrées avec la galerie porte-bagages.
Les alésages de fixation se trouvent sur les faces inférieures des renforts de pavillon et sont uniquement visibles lorsque la porte est ouverte fig. 94.
Avertissement
Une fixation et une utilisation incorrectes des supports de base et de la galerie porte-bagages peuvent être à l'origine du décrochage du système tout entier el par conséquent entrainer des accidents et des blessures.
Tenez compte des Instructions de montage livrées avec la galerie porte-bagages et conservez-les toujours dans le véhicule.
Pulseur d'air chaud, 220 V / 50 Hz -VAS 1978/14-
Prudence !
Lors du rétrécissement des manchons à sertir,
veiller à ne pas endommager d'autres câbles, pièces en
matière plastique ou matériaux insonorisants avec la
buse chaude du pulseur d'air ...
Partie I - Entraînement par courroie : vue d'ensemble du montage
1 -
20 Nm
2 -
Poulie
Pour pompe de liquide de refroidissement
Pour desserrer et serrer, utiliser la clé multiprise -V.A.G 1590-.
3 -
20 Nm + serrage angulaire de 90
...
Diffuseurs d'air
Fig. 150 Diffuseurt d'air dons le tableau de bord.
Lisez d'abord les informations d'introduction et les consignes de sécurité à
la
et tenez-en compte.
Diffuseurs d'air
Ne fermez jamais complètement les diffuseurs
d'air afin d'obtenir une ventilation ainsi qu'un ...
