Revue Technique Automobile Volkswagen Golf 5: Amplificateur d'antenne dans le hayon de la Golf berline : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Communication / Systèmes d'antennes / Amplificateur d'antenne dans le hayon de la Golf berline : dépose et repose

Il existe deux amplificateurs d'antennes. Ils sont montés à gauche et à droite dans le hayon, directement sous la glace arrière.
La dépose et la repose sont identiques à gauche et à droite.


Dépose :

Avant de débuter les travaux de montage, exécuter les points suivants :
-  Couper le contact d'allumage, mettre hors circuit tous les consommateurs électriques, puis retirer la clé de contact.
-  Avant de déposer l'amplificateur d'antenne, déposer la revêtement de hayon complet → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70.

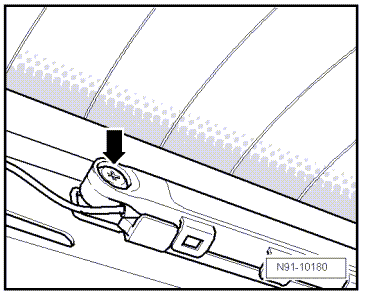

-  Dévisser la vis de fixation -flèche-.

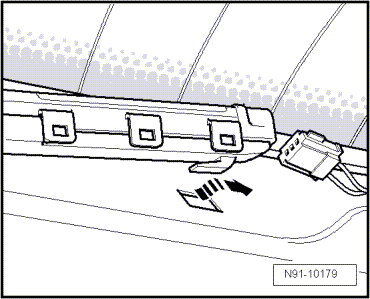

-  Déplacer l'amplificateur d'antenne dans le -sens de la flèche-.

-  Si cela s'avère impossible, élargir légèrement l'écrou à tôle -flèche-.

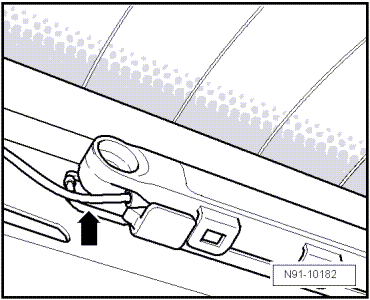

-  Retirer l'amplificateur d'antenne dans le -sens de la flèche-.
-  Lors du retrait de l'amplificateur d'antenne, débrancher le connecteur situé côté de la glace latérale.
  Nota
Débrancher avec précaution le câble de l'amplificateur d'antenne situé à côté de la glace arrière. La liaison par câble est très fragile sur le plan mécanique. Un câble d'antenne arraché à une glace arrière ne peut pas être réparé. La glace arrière doit alors être remplacée dans son intégralité.
En cas de dépose des deux amplificateurs d'antennes, repérer l'emplacement de montage de chacun des amplificateurs.

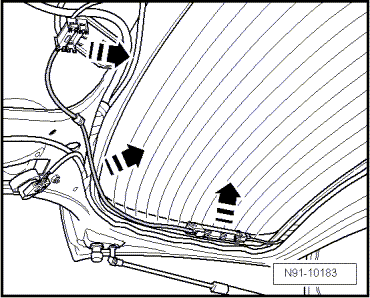

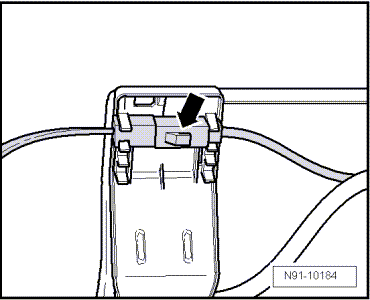

-  Débrancher le connecteur se trouvant dans le hayon -flèche-.

-  Retirer entièrement l'amplificateur d'antenne avec sa liaison par câble -flèche-.


Repose :

La repose s'effectue de façon similaire dans l'ordre inverse !
Lors de la repose, s'assurer que les amplificateurs sont bien remontés à leur emplacement d'origine.
