Ces roues à disque sont équipées d'éléments décoratifs amovibles. Lors du montage, respecter les indications suivantes.

-  Nettoyer le filetage dans la roue à disque avant de visser les vis neuves.
-  Utiliser systématiquement des vis neuves !

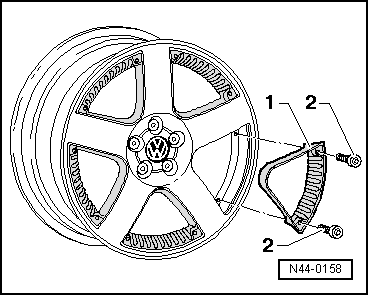

1 -  Élément décoratif
2 -  Vis à six pans creux
Couple de serrage des vis autoserreuses à six pans creux : 5 Nm
