Revue Technique Automobile Volkswagen Golf 5: Feu arrière dans le hayon : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs ext. / Feux arrière / Feu arrière dans le hayon : dépose et repose

Dépose :
-  Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.

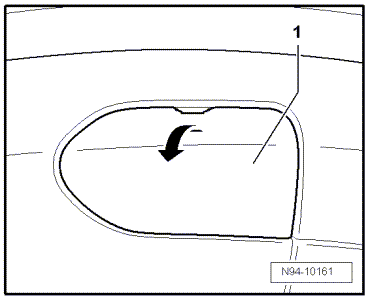

-  Déclipser le couvercle de maintenance -1- du revêtement dans le sens de la -flèche-.

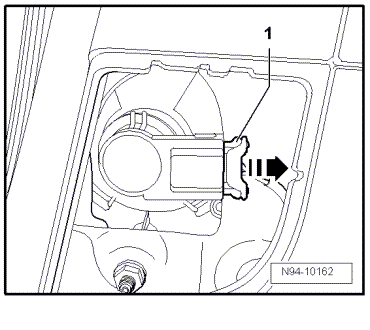

-  Débrancher la fiche -1- dans le sens de la -flèche-.
-  Déposer le revêtement inférieur du hayon → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70.

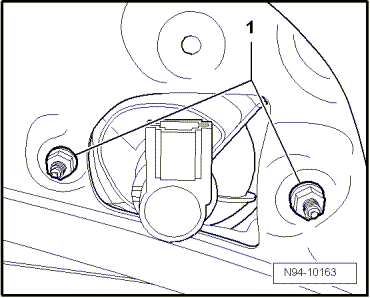

-  Dévisser les écrous de fixation -1- du feu arrière situé dans le hayon.
-  Retirer le feu arrière.
Repose :
La repose s'effectue dans l'ordre inverse de la dépose en tenant toutefois compte de ce qui suit :

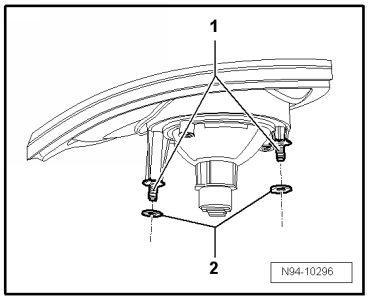

-  Pour empêcher toute chute dans la carrosserie, bloquer la rondelle entretoise -2- avec un point de colle (par ex. Loctite) avant de la mettre en place sur les dômes filetés -1-.
-  Mettre les rondelles entretoises -2- sur les dômes filetés -1-.

-  Serrer les écrous de fixation -1- aux couples prescrits → Chapitre.
-  Après la repose du feu arrière, contrôler ses jeux par rapport à la carrosserie.
