Revue Technique Automobile Volkswagen Golf 5: Dossier de siège baquet avant : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Châssis siège / Sièges avant / Dossier de siège baquet avant : dépose et repose

Dépose

Monter le support de réparation pour sièges -VAS 6136- sur le support de moteur et de boîte -VAS 6095-.
Déposer le siège avant → Chapitre.
Fixer le siège sur le support de réparation pour sièges -VAS 6136-.
Déposer le revêtement du siège baquet gauche → Chapitre.
Déposer le boîtier de verrouillage avant :
Véhicules 2 portes → Chapitre
Véhicules 4 portes → Chapitre
Déposer le revêtement du siège baquet droit → Chapitre.

Si le véhicule en est équipé, débrancher le connecteur du chauffage du dossier de siège situé sur la face inférieure du cuvelage de banquette.

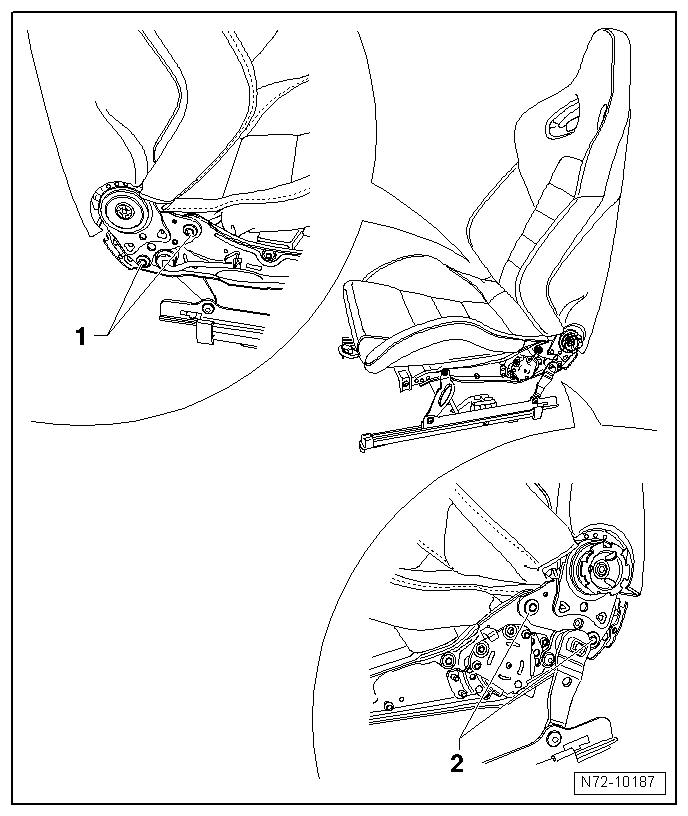

Dévisser les deux vis -1- à droite et les deux vis -2- à gauche (34,5 Nm).
  Nota
Les vis sont dotées d'un adhésif en microcapsules et doivent donc être remplacées après chaque desserrage.
Avant de mettre en place les vis neuves, nettoyer les taraudages des écrous correspondants.
Retirer le dossier de l'armature de siège.

Repose

Repose

La repose s'effectue dans l'ordre inverse de la dépose.
