  Nota
Le coulissement parallèle ne peut être réglé que lorsque l'entraîne-câble et le couvercle en verre sont déposés (en position zéro).
-  Déposer l'entraîne-câble du couvercle en verre de toit ouvrant coulissant/relevable → Chapitre.

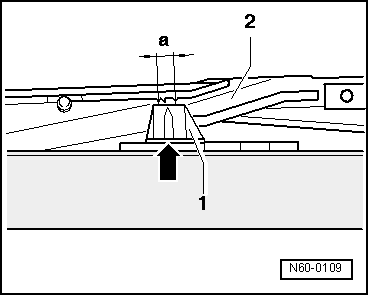

Le repère -flèche- sur la partie supérieure du guide arrière -1- doit se trouver des deux côtés entre les repères cote -a- du guide de coulisse -2-.
Le guide de coulisse -2- doit être encliqueté dans le rail de guidage (ne peut pas être déplacé à la main).
-  Pousser la partie supérieure du guide -1- à gauche et à droite à égale distance des repères.
-  Reposer l'entraîne-câble (position zéro) dans cette position.
Vérifier ensuite la position zéro.
