Revue Technique Automobile Volkswagen Golf 5: Piston d'étrier de frein Bosch  : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Systèmes de freinage / Freins- Comande hydraul., compensateur, servofrein / Étrier de frein arrière : remise en état / Piston d'étrier de frein Bosch  : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et auxiliaires nécessaires

Dispositif à repousser les pistons -T10165-

Cale de démontage -3409-
Dépose
ATTENTION !   ATTENTION !
Le déplacement du piston de frein est autorisé uniquement avec le dispositif à repousser les pistons -T10165-.

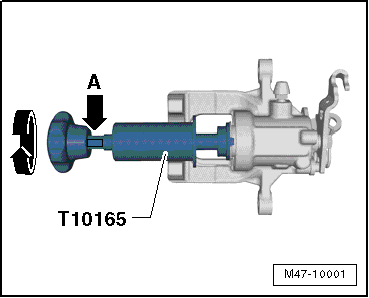

-  Dévisser le piston hors de l'étrier de frein en tournant la molette vers la gauche.

Mettre en place l'outil à repousser les pistons -T10165- de telle manière que le collet soit en appui sur le piston.
En cas de coulissement difficile du piston, il est possible d'engager une clé à fourche d'ouverture de 13 sur les surfaces prévues à cet effet -flèche A-.

-  Retirer la bague-joint à l'aide de la cale de démontage -3409-.
Repose
La repose s'effectue dans l'ordre inverse de la dépose. Il faut alors tenir compte de ce qui suit :
-  Les surfaces du piston et de la bague-joint ne doivent être nettoyées qu'à l'alcool, puis séchées.
-  Enduire le piston et la bague-joint d'une mince couche de pâte de montage -G 052 150 A2-.

-  Mettre en place le capuchon de protection avec la lèvre d'étanchéité extérieure sur le piston.

-  Mettre en place la lèvre d'étanchéité intérieure dans la gorge du cylindre à l'aide de la cale de démontage -3409-.
Pendant cette opération, tenir le piston devant l'étrier de frein.

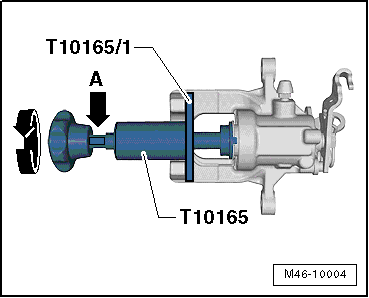

-  Visser le piston en tournant vers la droite la molette de l'outil à repousser les pistons -T10165-. Ne pas endommager le capuchon de protection lors de cette opération.
-  Pour visser, s'aider de la plaque -T10165/1-.
Mettre en place l'outil à repousser les pistons -T10165- de telle manière que le collet soit en appui sur la plaque -T10165/1-.
