Revue Technique Automobile Volkswagen Golf 5: Colonne de direction : vue d'ensemble du montage

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Direction / Colonne de direction, Golf / Colonne de direction : vue d'ensemble du montage

  Nota
Les travaux de soudage et de redressage ne sont pas autorisés sur les éléments porteurs et les éléments de guidage des roues de la suspension.
Toujours remplacer les écrous autoserreurs.
Toujours remplacer les vis et écrous oxydés.

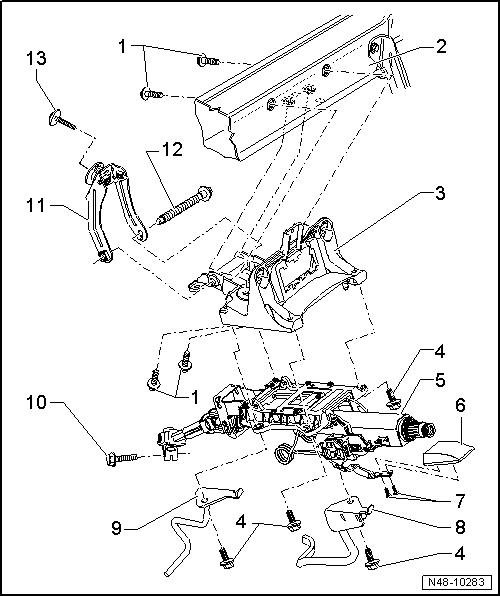

1 -  Vis
20 Nm
2 -  Traverse de colonne de direction
3 -  Palier de fixation
Déposer et reposer → Chapitre
4 -  Vis
20 Nm
Remplacer après chaque démontage
5 -  Colonne de direction
Déposer et reposer → Chapitre
6 -  Palette
7 -  Vis
3 Nm
8 -  Renfort anticollision de pédale de frein
9 -  Renfort anticollision de pédale d'embrayage
10 -  Vis
30 Nm
Remplacer après chaque démontage
11 -  Entretoise antivibratoire
Déposer et reposer → Chapitre
12 -  Vis
20 Nm
13 -  Vis
20 Nm
