Revue Technique Automobile Volkswagen Golf 5: Changeur de CD
Changeur de CD : dépose et repose
 Nota
| Si le changeur de CD lit des CD de commercialisation
courante mais ne lit pas des CD gravés, cela ne signifie pas que
le changeur de CD est défectueux. Aucun échange du changeur de
CD ne pourra par conséquent être effectué pour cette raison. |
| Les CD mixtes (CD contenant à la fois des données
informatiques et des morceaux de musique) ne peuvent pas être
lus. |
| Les CD audio de 8 cm de diamètre (minidisques) ne peuvent
pas être lus. |
| En cas d'installation du changeur de CD en deuxième monte,
il faut absolument effectuer un nouveau codage des fonctions de
l'autoradio. |
|
|
|
| Outils spéciaux, appareils de contrôle,
de mesure et matériel nécessaires |
|
| |
-3316- Élément d'extraction d'autoradio |
| L'élément d'extraction d'autoradio -3316- se compose de deux
éléments identiques. |
|
|
|
Dépose :
Nota
| Le changeur de CD est monté sous l'accoudoir central
relevable. |
| Avant de débuter les travaux de montage, exécuter les points
suivants : |
| - |
Couper le contact d'allumage, mettre hors circuit tous les
consommateurs électriques, puis retirer la clé de contact. |
| - |
Ouvrir entièrement l'accoudoir central relevable. |
| - |
Retirer les CD restés éventuellement dans le changeur de CD
→ Notice d'Utilisation. |
| - |
Insérer les éléments d'extraction d'autoradio -3316- dans
les fentes prévues à cet effet à gauche et à droite du changeur
de CD jusqu'à ce qu'ils s'encliquettent de façon audible. |
|
|
|
| - |

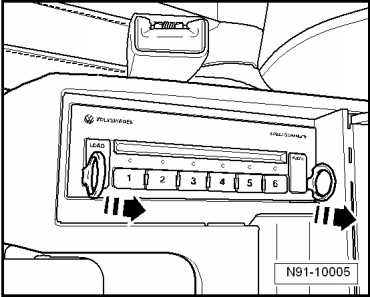

Extraire le changeur de CD à l'aide des éléments
d'extraction -flèches-. |
|
|
|
| - |

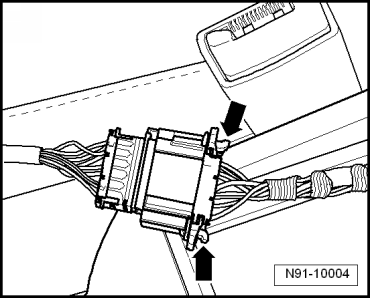

Déverrouiller le connecteur aux emplacements indiqués
-flèches-, puis le débrancher. |
|
|
|
| - |

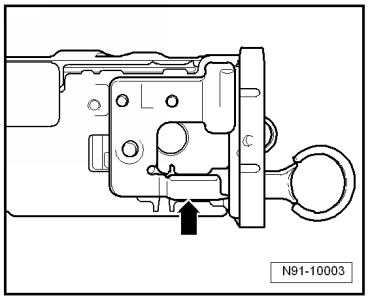

Appuyer sur l'agrafe crantée -flèche-
tout en retirant l'élément d'extraction de l'appareil déposé. |
|
|
|
Repose :
La repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.
