Revue Technique Automobile Volkswagen Golf 5: Éclaireur de coffre à bagages -W3- : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs int.,protection antivol / Éclaireurs et contacteurs dans le coffre à bagages / Éclaireur de coffre à bagages -W3- : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Coin de démontage -VAS 3409-
  Nota
L'éclaireur de coffre à bagages se trouve dans l'appui droit de couvre-coffre.
Pour la dépose et la repose de composants situés bien en vue (commandes, caches, revêtements, etc.), recouvrir de ruban adhésif de commercialisation courante les zones sur lesquelles on prend appui pour faire levier avec un outil (cale de démontage -VAS 3409- ou tournevis).
Dépose :
-  Couper le contact d'allumage et mettre tous les consommateurs électriques hors circuit.

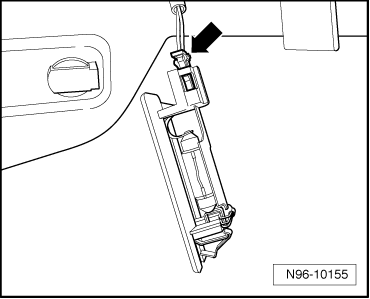

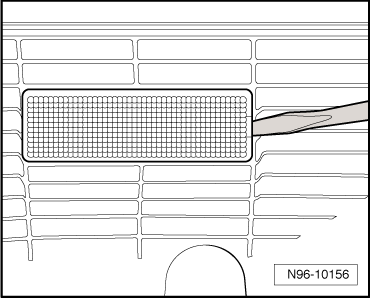

-  Extraire l'éclaireur de l'appui du couvre-coffre en faisant levier avec la cale de démontage -VAS 3409- ou un tournevis.

-  Débrancher le connecteur -flèche-.
Remplacement de l'ampoule :

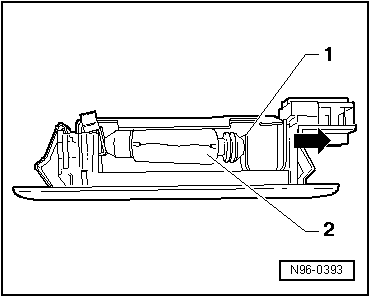

-  Enfoncer la languette de contact -1- de l'éclaireur vers l'extérieur et retirer la lampe navette -2- de sa douille.
-  Remplacer la lampe navette (12 V, 10 W).
Repose :
La repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.
