Revue Technique Automobile Volkswagen Golf 5: Boîtier de verrouillage avant, véhicules 4 portes : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Protection des passagers / Ceintures de sécurité / Boîtier de verrouillage avant, véhicules 4 portes : dépose et repose

  Nota
La dépose et la repose sont décrites pour le boîtier de verrouillage du siège gauche. La dépose et la repose du boîtier de verrouillage du siège droit s'effectuent de façon analogue.


Dépose

Monter le support de réparation pour sièges -VAS 6136- sur le support de moteur et de boîte -VAS 6095-.
Déposer le siège avant → Chapitre
Fixer le siège sur le support de réparation pour sièges -VAS 6136-.
Avancer le siège au maximum.

Si le véhicule en est équipé, débrancher le câblage de l'armature de siège.

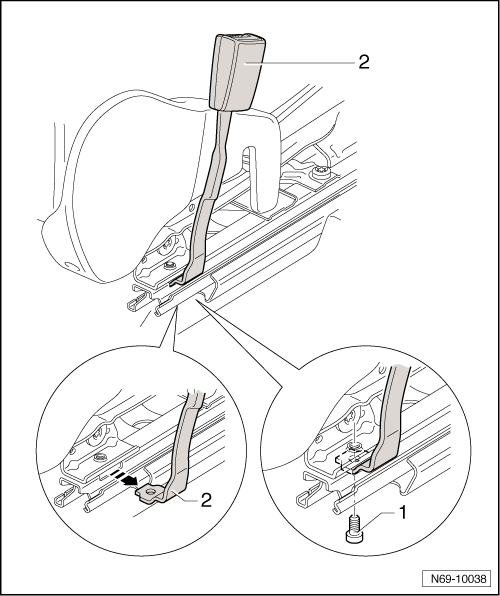

Dévisser la vis -1- (20 Nm).
  Nota
La vis étant dotée d'un adhésif en microcapsules, elle doit être remplacée après chaque desserrage.
Avant de poser la vis neuve, il faut nettoyer le taraudage de l'écrou correspondant.
Extraire le boîtier de verrouillage -2- de son logement dans le rail de siège -flèche-.

Repose

Repose

La repose s'effectue dans l'ordre inverse de la dépose.
