Revue Technique Automobile Volkswagen Golf 5: Connecteurs de l'autoradio " RCD 500 " : vue d'ensemble

Revue Technique Automobile Volkswagen Golf 5 / Communication / Autoradio " RCD 500 " / Connecteurs de l'autoradio " RCD 500 " : vue d'ensemble

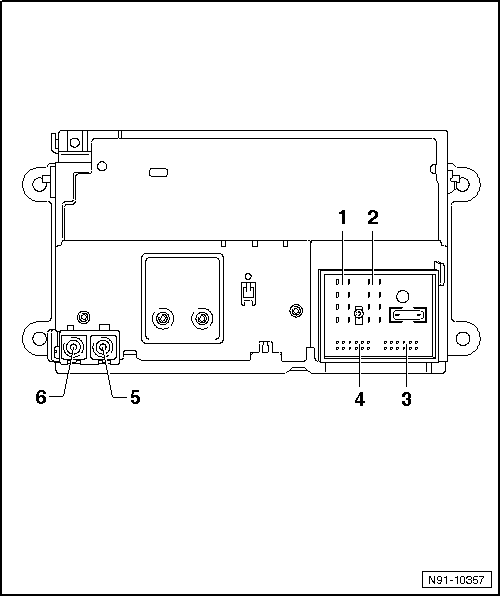

1 -  Connecteur multibroche 1, 8 raccords, sorties de haut-parleurs
Bornage → Chapitre
2 -  Connecteur multibroche 2, 8 raccords, alimentation en tension, bus CAN, mise en veille silencieuse du téléphone
Bornage → Chapitre
3 -  Connecteur multibroche 3, 12 raccords, entrée de signal téléphonique
Bornage → Chapitre
4 -  Connecteur multibroche 4, 12 raccords, commande du changeur de CD et signaux d'entrée du lecteur de CD audio
Bornage → Chapitre
5 -  Connecteur 5, raccord d'antenne
Couleur de fiche : beige
Raccord reliant le câble d'antenne à l'antenne de glace arrière.
6 -  Connecteur 6, raccord d'antenne
Couleur de fiche : transparent
Raccord reliant le câble d'antenne à l'antenne de glace arrière.

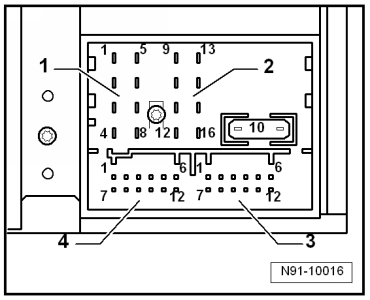

Connecteur multibroche 1, 8 raccords, sorties de haut-parleurs

1 -  Haut-parleur arrière droit, positif
2 -  Haut-parleur avant droit, positif
3 -  Haut-parleur avant gauche, positif
4 -  Haut-parleur arrière gauche, positif
5 -  Haut-parleur arrière droit, négatif
6 -  Haut-parleur avant droit, négatif
7 -  Haut-parleur avant gauche, négatif
8 -  Haut-parleur arrière gauche, négatif


Connecteur multibroche 2, 8 raccords, alimentation en tension, bus CAN, mise en veille silencieuse du téléphone

9 -  CAN High
10 -  CAN Low
11 -  Mise en veille silencieuse du téléphone
12 -  Raccord négatif, borne 31
13 -  Libre
14 -  Libre
15 -  Raccord positif, borne 30
16 -  Signal de commande du codage antivol, SAFE


Connecteur multibroche 3, 12 raccords, entrée de signal téléphonique

1-5 -  Libre
6 -  Entrée de signal téléphonique BF, négatif
7-11 -  Libre
12 -  Entrée de signal téléphonique BF, positif


Connecteur multibroche 4, 12 raccords, commande du changeur de CD et signaux d'entrée du lecteur de CD audio

1 -  Sortie droite de signal de casque, positif
2 -  Changeur de CD, canaux droit et gauche, négatif
3 -  Sortie de signal de casque, masse audio
4 -  Changeur de CD, alimentation en tension, positif
5 -  Sortie gauche de signal de casque, positif
6 -  Changeur de CD, bus DATA OUT
7 -  Libre
8 -  Changeur de CD, canal gauche, positif
9 -  Changeur de CD, canal droit, positif
10 -  Changeur de CD, signal de commande
11 -  Changeur de CD, bus DATA IN
12 -  Changeur de CD, bus CLOCK

Sécurité de transport du changeur de CD intégré au " RCD 500 " : activation
La sécurité de transport doit être activée avant l'envoi d'un autoradio " RCD 500 " et désactivée lors de la pose d'un appareil neuf. Ces opérations s'eff ...

Antivol électronique
L'autoradio est doté d'un antivol électronique de confort qui fonctionne en liaison avec le combiné d'instruments. Après avoir été coupé de so ...
