Dépose

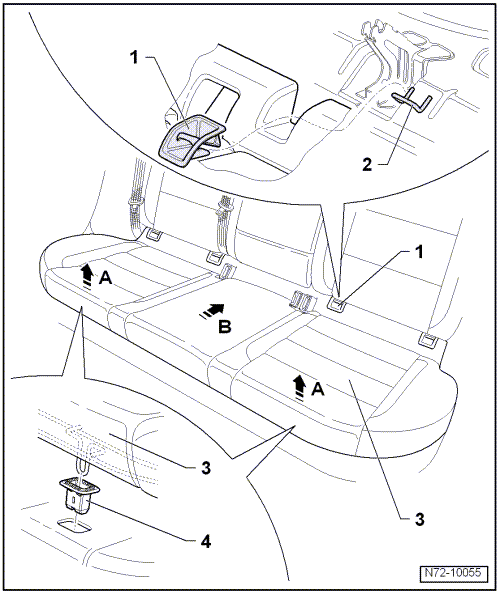

| Déclipser les quatre guides -1- des ancrages de siège pour enfants -2-. |
| - | Soulever -flèches A- la partie avant de la banquette -3- pour la dégager des deux logements -4-. |
| - | Pousser la banquette en arrière -flèche B-. |
| - | Soulever la partie arrière de la banquette. |
| - | Sortir la banquette du véhicule. |
Repose
| - | La repose s'effectue dans l'ordre inverse de la dépose. |
