Dépose

-  Déposer l'autoradio → Ã‰quipement électrique; Groupe de rép.91.

-  Sur les véhicules sans autoradio, déposer l'écran situé au centre du tableau de bord → Carrosserie-Travaux de montage à l'intérieur; Groupe de rép.68.
-  Amener l'arbre flexible dans la position suivante :

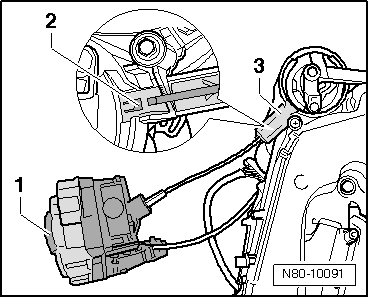

-  Tourner la commande rotative de répartition d'air -1- jusqu'à ce que le verrouillage de l'arbre -2- dans l'engrenage -3- soit visible.
-  Déposer la régulation de chauffage et de climatiseur, Climatic → Chapitre.
-  Extraire avec précaution l'adaptateur de régulation.

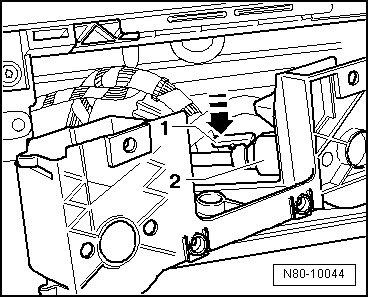

-  Enfoncer le cran -flèche- de l'arbre flexible et extraire l'arbre flexible.
  Nota
Lors du montage de l'arbre flexible, l'adaptateur et la commande rotative située sur la régulation de chauffage et de climatiseur Climatic doivent être positionnés de façon précise l'un par rapport à l'autre, sans quoi des dysfonctionnements se produisent.


Contrôle

Arbre flexible d'unité de positionnement des volets de répartition d'air :
-  Faire tourner la soufflante d'air frais à la vitesse maxi. Si, en position " dégivrage-désembuage ", de l'air sort de la buse de dégivrage-désembuage et ne sort pas des diffuseurs d'air au plancher, ceci signifie que l'arbre flexible est reposé correctement. Sinon, déposer l'arbre flexible de l'adaptateur. Mettre en place la régulation de chauffage et de climatiseur Climatic sur l'adaptateur et tourner la commande rotative de répartition d'air d'1/2 tour (180). Rebrancher ensuite l'arbre flexible. Répéter le contrôle.

Connecteurs sur la régulation de chauffage et de climatiseur " Climatic "
Connecteurs multibroches situés au dos de la régulation de chauffage et de climatiseur " Climatic " : bornage Outillage spécial, contrôleurs, appareils de mesur ...

Flexible d'évacuation d'eau de condensation sur l'appareil de chauffage et de climatisation : contrôle
-  Déposer le revêtement de plancher côté passager avant.   Nota Le flexible d'évacuation d'eau de condensation -1- ...
