Revue Technique Automobile Volkswagen Golf 5: Système d'antennes avec syntoniseur de satellite numérique pour véhicules destinés aux USA et au Canada : vue d'ensemble

Revue Technique Automobile Volkswagen Golf 5 / Communication / Systèmes d'antennes / Système d'antennes avec syntoniseur de satellite numérique pour véhicules destinés aux USA et au Canada : vue d'ensemble

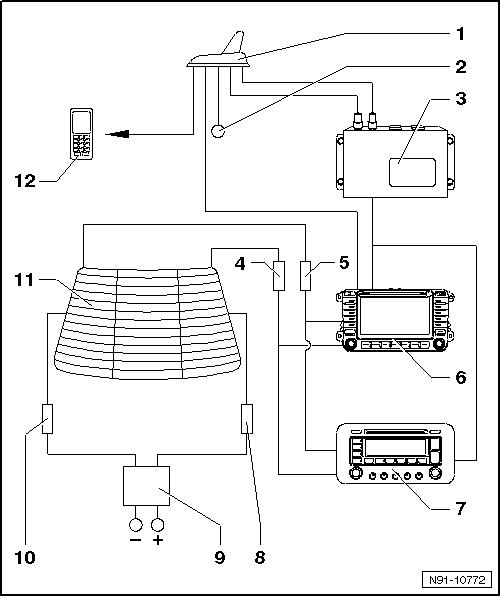

1 -  Antenne de syntoniseur de satellite -R172-
Montée sur le pavillon, à l'arrière
Suivant l'équipement, pour système de navigation, téléphone, réception par satellite et démarrage à distance du chauffage stationnaire
À partir de 11.06 â–º, plus qu'un câble d'antenne entre le syntoniseur de satellite et l'antenne pour syntoniseur de satellite.
Déposer et reposer → Chapitre
2 -  Câble d'antenne pour radiocommande de chauffage stationnaire (Telestart)
3 -  Syntoniseur de radio numérique satellitaire -R190-
Sous le siège avant droit
À partir de 11.06 â–º, plus qu'un câble d'antenne entre le syntoniseur de satellite et l'antenne pour syntoniseur de satellite.
Déposer et reposer → Chapitre
4 -  Amplificateur d'antenne -R24-
Pour la réception FM
Déposer et reposer → Chapitre
5 -  Amplificateur d'antenne 2 -R111-
Pour la réception FM et AM
Déposer et reposer → Chapitre
6 -  Calculateur avec unité d'affichage pour autoradio et système de navigation -J503-
Ici : " RNS MFD 2 DVD "
ici " RNS 510 "
7 -  Autoradio -R-
Ici : " Premium Sound System "
8 -  Filtre de fréquence pour modulation de fréquence (FM) dans le câble positif -R179-
Dans le câblage
Permet d'éviter que les signaux d'antenne ne fassent court-circuit avec la masse.
9 -  Filtre de fréquence pour modulation d'amplitude (AM) -R177-
Au milieu du hayon
Permet d'éviter que les signaux d'antenne ne fassent court-circuit avec la masse.
Déposer et reposer → Chapitre
10 -  Filtre de fréquence pour modulation de fréquence (FM) dans le câble négatif. -R178-
Dans le câblage
Permet d'éviter que les signaux d'antenne ne fassent court-circuit avec la masse.
11 -  Antenne de glace arrière -R130-
12 -  Installation téléphonique
