Véhicules équipés d'accoudoir central avant et de deux diffuseurs d'air dans la console centrale : dépose

Couper le contact d'allumage.
Déposer la console centrale  → Chapitre.

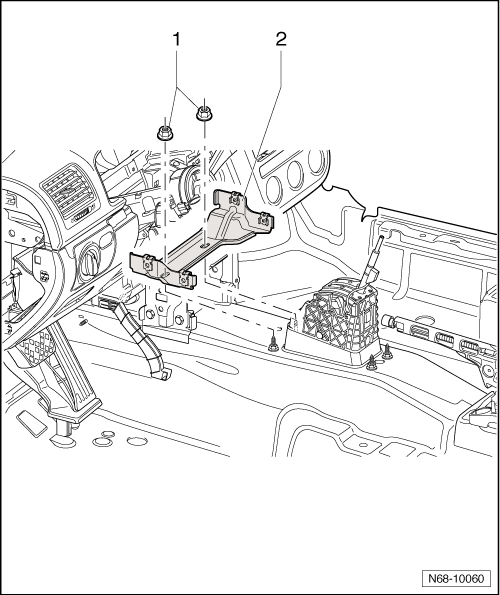

Dévisser les deux écrous -1- (8 Nm) et retirer l'équerre de fixation -2-.

Véhicules sans accoudoir central avant et sans diffuseur d'air dans la

Véhicules sans accoudoir central avant et sans diffuseur d'air dans la console centrale : dépose

Véhicules à boîte automatique
Détacher le soufflet de levier de vitesses du cache → Groupe de rép.37
Véhicules avec boîte mécanique et boîte à double embrayage
Détacher le soufflet de levier de vitesses du cache → Groupe de rép.34

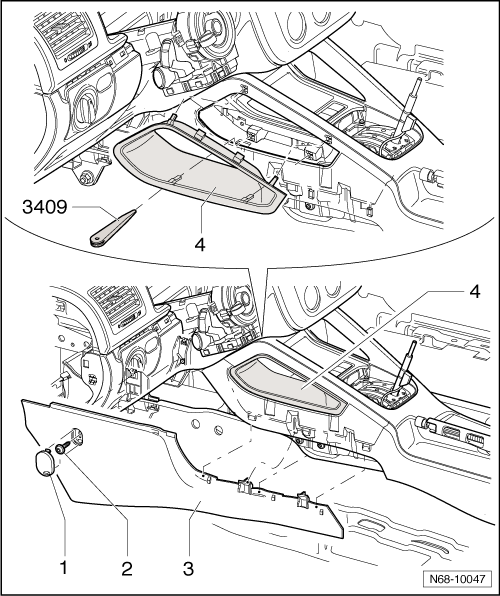

À l'aide d'un petit tournevis, déclipser le couvercle -1- du revêtement.
Dévisser la vis -2- (1,5 Nm).
Retirer le revêtement gauche de zone de plancher -3- de ses logements.
Démonter le revêtement droit de plancher, la dépose est identique.
La dépose de l'écran -4- n'est pas nécessaire des deux côtés.

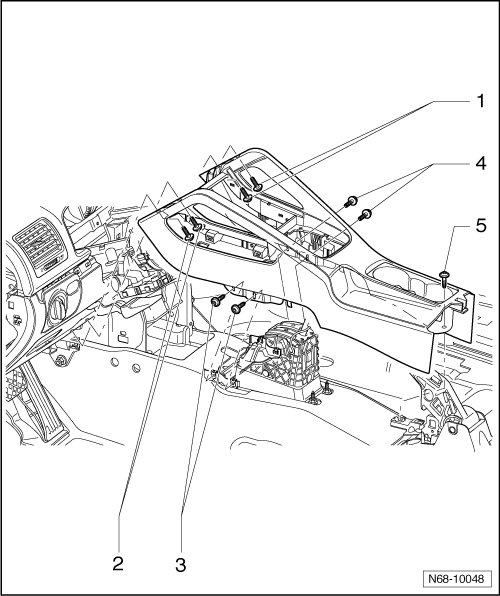

Dévisser respectivement les deux vis -3- et -4- (1,5 Nm).
Pour la dépose de l'équerre de fixation de console centrale, il n'est pas nécessaire de déposer les vis -1-, -2- et -5-.


Dévisser les deux écrous -1- (8 Nm) et retirer l'équerre de fixation -2-.

Repose

Repose

La repose s'effectue dans l'ordre inverse de la dépose.
