Revue Technique Automobile Volkswagen Golf 5: Élément de réglage du feu arrière : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs ext. / Feux arrière / Élément de réglage du feu arrière : dépose et repose

  Nota
Les véhicules à partir de novembre 2005 sont dotés d'un élément de réglage permettant de régler le jeu par rapport au bouclier de pare-chocs.
Dépose :
-  Déposer le feu rouge arrière situé dans le panneau latéral → Chapitre.

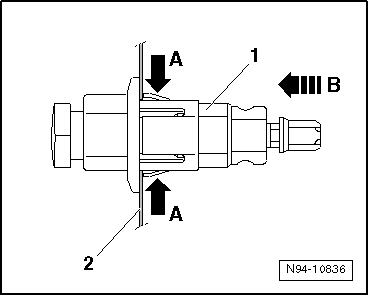

-  Comprimer les ergots de fixation -flèche A- de l'élément de réglage -1-, puis extraire l'élément de réglage -1- hors de la tôle de carrosserie en procédant dans le sens de la -flèche B-.
Repose :

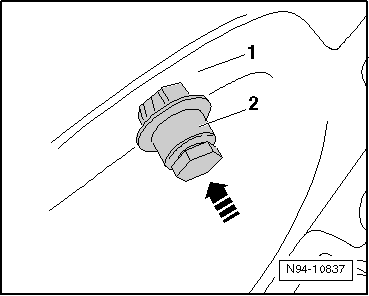

-  Enfoncer l'élément de réglage -2- dans la tôle de carrosserie -1- en procédant dans le sens de la -flèche- avec une clé à douille emmanchée de 10, jusqu'à ce que l'élément de réglage s'encliquette.
