Revue Technique Automobile Volkswagen Golf 5: " Calculateur de système multimédia " : vue d'ensemble

Revue Technique Automobile Volkswagen Golf 5 / Communication / Calculateur de système multimédia / " Calculateur de système multimédia " : vue d'ensemble

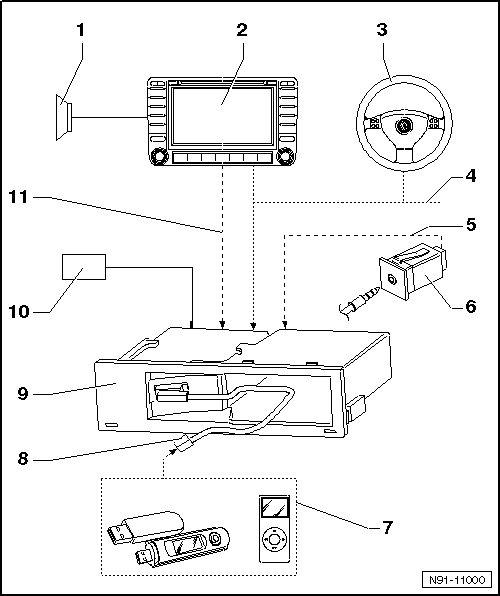

1 -  Système de haut-parleurs de l'autoradio ou du système intégré d'autoradio et de navigation
2 -  Autoradio ou système intégré d'autoradio et de navigation
3 -  Volant multifonction
4 -  Bus CAN
5 -  Câble BF
Grâce à cette liaison par câble, le signal audio de l'appareil relié à la prise AUX-In est transmis au calculateur de système multimédia.
6 -  Prise " AUX In "
Plus d'informations sur le thème Raccord pour sources audio externes -R199- → Chapitre.
7 -  Appareils d'entrée pour le raccordement au calculateur de système multimédia
Lecteur MP3
Clés USB
Lecteur iPod
Raccordement au calculateur de système multimédia via port USB
8 -  Liaison par câble vers le calculateur de système multimédia
Sous forme de câbles adaptateurs spécifiques en fonction de l'appareil devant être raccordé
9 -  Calculateur de système multimédia -J650-
Déposer et reposer → Chapitre
10 -  Raccord tension d'alimentation, positif et négatif, pour calculateur de système multimédia
11 -  Câble BF
Grâce à cette liaison par câble, le signal audio de l'appareil relié à la " prise AUX In " est transmis du calculateur de système multimédia à l'entrée AUX de l'autoradio ou du système intégré d'autoradio et de navigation.
Remarques générales
Le calculateur de système multimédia -J650- permet de restituer par l'intermédiaire de l'autoradio ou du système intégré d'autoradio et de navigation aussi bien ...

Calculateur de système multimédia : dépose et repose
Outillage spécial, contrôleurs, appareils de mesure et auxiliaires nécessaires     Élément d'extractio ...
