Revue Technique Automobile Volkswagen Golf 5: Transmetteurs d'aide au stationnement arrière : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs ext. / Système d'aide au stationnement / Transmetteurs d'aide au stationnement arrière : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

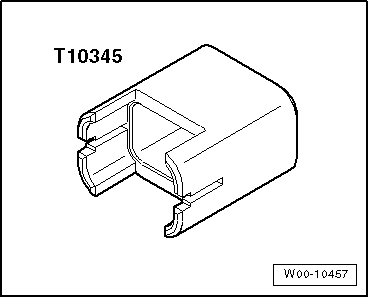

Outil de déverrouillage -T10345-
Les quatre transmetteurs suivants sont logés dans le bouclier de pare-chocs arrière.
Transmetteur de système d'aide au stationnement, côté arrière gauche -G203-
Transmetteur d'aide au stationnement côté arrière gauche, milieu -G204-
Transmetteur d'aide au stationnement côté arrière droit, milieu -G205-
Transmetteur de système d'aide au stationnement, côté arrière droit -G206-
  Nota
Les versions de logiciel différant de l'une à l'autre, il se peut que la première version de logiciel du calculateur d'aide au stationnement -J446- indique d'autres désignations de transmetteur. Dans ce cas, l'affectation suivante s'applique :
le transmetteur d'aide au stationnement, côté arrière gauche, milieu -G204- est le transmetteur d'aide au stationnement, côté arrière gauche -G203-
Le transmetteur d'aide au stationnement arrière gauche, à l'intérieur -G334- est le transmetteur d'aide au stationnement, côté arrière gauche, au milieu -G204-.
Le transmetteur d'aide au stationnement arrière droit, à l'intérieur -G335- est le transmetteur d'aide au stationnement, côté arrière droit, au milieu -G205-.
le transmetteur d'aide au stationnement, côté arrière droit, milieu -G205- est le transmetteur d'aide au stationnement, côté arrière droit -G206-
Dépose :
  Nota
La dépose et la repose s'effectuent de façon identique pour tous les transmetteurs d'aide au stationnement et sont décrites ci-après pour un seul transmetteur.
-  Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.
-  Déposer le bouclier de pare-chocs arrière → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.63.

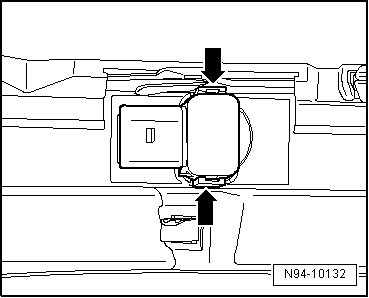

-  Déverrouiller les ergots de fixation -flèches- avec l'extracteur -T10345- et retirer le transmetteur du bouclier de pare-chocs en laissant la fiche branchée.

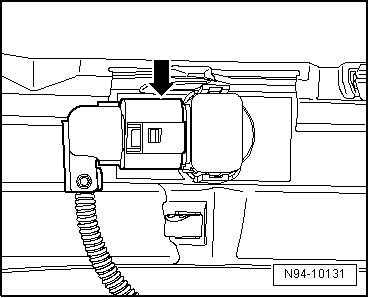

-  Débrancher le connecteur -flèche- à l'état déposé.
Repose :
La repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.


Désignation de transmetteur différente

  Nota
Les versions de logiciel différant de l'une à l'autre, il se peut que la première version de logiciel du calculateur d'aide au stationnement -J446- indique d'autres désignations de transmetteur. Dans ce cas, l'affectation suivante s'applique :
le transmetteur d'aide au stationnement, côté arrière gauche, milieu -G204- est le transmetteur d'aide au stationnement, côté arrière gauche -G203-
Le transmetteur d'aide au stationnement arrière gauche, à l'intérieur -G334- est le transmetteur d'aide au stationnement, côté arrière gauche, au milieu -G204-.
Le transmetteur d'aide au stationnement arrière droit, à l'intérieur -G335- est le transmetteur d'aide au stationnement, côté arrière droit, au milieu -G205-.
le transmetteur d'aide au stationnement, côté arrière droit, milieu -G205- est le transmetteur d'aide au stationnement, côté arrière droit -G206-
