Revue Technique Automobile Volkswagen Golf 5 / Climatiseur avec fluide frigorigène R134a / Circuit frigorifique - Généralités / Contacteurs et transmetteurs du circuit frigorifique et raccords correspondants / Transmetteur de haute pression -G65

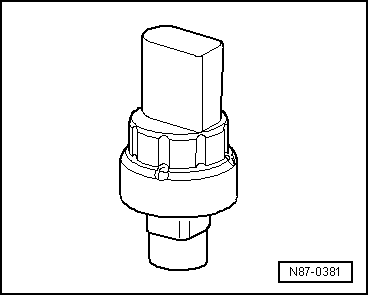

Ce transmetteur haute pression -G65- est monté à la place du contacteur de pression du climatiseur -F129-.
Le transmetteur haute pression génère, lors de l'application d'une tension, un signal rectangulaire ou un télégramme de données. Ce signal varie en fonction de la pression du système.
Les calculateurs montés en aval (calculateur de ventilateur de radiateur, calculateur du moteur, unité de commande et d'affichage du climatiseur Climatronic -E87- ou calculateur du Climatronic -J255-, etc.) calculent à partir de ce signal la pression régnant dans le circuit frigorifique, pilotent en conséquence le ventilateur de radiateur, le moteur et l'embrayage électromagnétique du climatiseur -N25-, et modifient le pilotage de la vanne de régulation du compresseur de climatiseur -N280-.
