Revue Technique Automobile Volkswagen Golf 5: Autoradio " RCD 500 " : vue d'ensemble

Revue Technique Automobile Volkswagen Golf 5 / Communication / Autoradio " RCD 500 " / Autoradio " RCD 500 " : vue d'ensemble

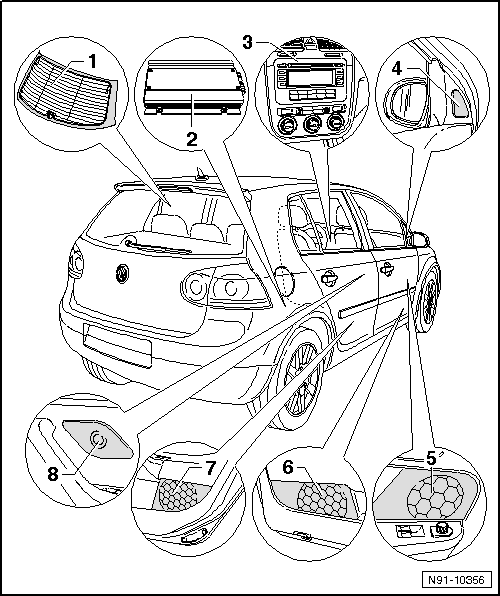

1 -  Antenne de réception radio
Dans la glace arrière
Plus d'informations au chapitre Systèmes d'antennes → Chapitre.
2 -  Amplificateur de l'équipement de sonorisation -J525-
En option
Sous le siège avant gauche
Plus d'informations au chapitre Amplificateur de l'équipement de sonorisation → Chapitre.
3 -  Autoradio -R-
RCD 500 avec changeur de 6 CD intégré
Vue d'ensemble des connecteurs, → Chapitre
Activer et désactiver la sécurité de transport du changeur de CD → Chapitre.
Déposer et reposer, Golf, → Chapitre
4 -  Haut-parleur d'aigus avant droit -R22- et haut-parleur d'aigus avant gauche -R20-
Dans le triangle de rétroviseur des portes avant gauche et droite
Plus d'informations au chapitre Systèmes de haut-parleurs, → Chapitre.
5 -  Haut-parleur de médiums avant droit -R104- et haut-parleur de médiums avant gauche -R103-
Dans les revêtements de portes avant gauche et droite
Plus d'informations au chapitre Systèmes de haut-parleurs, → Chapitre.
6 -  Haut-parleur de graves avant droit -R23- et haut-parleur de graves avant gauche -R21-
Dans les revêtements de portes avant gauche et droite
Plus d'informations au chapitre Systèmes de haut-parleurs, → Chapitre.
7 -  Haut-parleur de graves arrière droit -R17- et haut-parleur de graves arrière gauche -R15-
Sur les véhicules 4 portes, dans les revêtements des portes arrière gauche et droite
Sur les véhicules 2 portes, dans les revêtements latéraux arrière gauche et droit
Plus d'informations au chapitre Systèmes de haut-parleurs, → Chapitre.
8 -  Haut-parleur d'aigus arrière droit -R16- et haut-parleur d'aigus arrière gauche -R14-
Sur les véhicules 4 portes, dans les revêtements des portes arrière gauche et droite
Sur les véhicules 2 portes, dans les revêtements latéraux arrière gauche et droit
Plus d'informations au chapitre Systèmes de haut-parleurs, → Chapitre.
Description générale
  Nota La référence pièce de l'autoradio figure sur un autocollant apposé sur le boîtier de l'autoradio ! En cas d ...

Sécurité de transport du changeur de CD intégré au " RCD 500 " : activation
La sécurité de transport doit être activée avant l'envoi d'un autoradio " RCD 500 " et désactivée lors de la pose d'un appareil neuf. Ces opérations s'eff ...
