Revue Technique Automobile Volkswagen Golf 5: Transmetteur d'assiette : remplacement dans le véhicule

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Suspension AR, arbre de pont / Berceau, bras transversal, biellette de direction : vue d'ensemble du montage (traction avant) / Transmetteur d'assiette : remplacement dans le véhicule

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

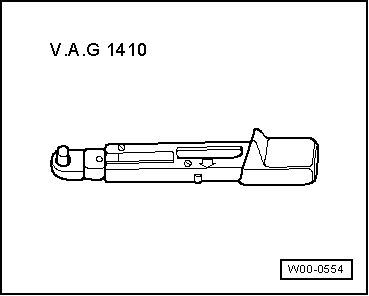

Clé dynamométrique -V.A.G 1410-
Dépose

-  Débrancher le connecteur -1-.
-  Dévisser les vis -2- du bras transversal inférieur.
-  Dévisser les vis -flèches- du berceau.
-  Extraire le transmetteur d'assiette arrière gauche -G76-.
Repose
La repose s'effectue dans l'ordre inverse de la dépose. Il faut alors tenir compte de ce qui suit :
Le levier du transmetteur d'assiette arrière gauche -G76- doit être orienté vers l'extérieur du véhicule.
-  Après le remplacement, effectuer un réglage de base des projecteurs → Système de diagnostic embarqué, de métrologie et d'information VAS 5051 dans la fonction "Assistant de dépannage".

Couples de serrage
Composant Couple de serrage
Transmetteur d'assiette arrière gauche -G76- sur bras transversal inférieur et berceau 5 Nm
Transmetteur d'assiette sur les véhicules à réglage automatique du site des projecteurs
  Nota Le transmetteur d'assiette est livré comme pièce de rechange seulement sous forme d'ensemble complet comprenant la biellette de barre stabilisatrice et deux tôles ...
