Revue Technique Automobile Volkswagen Golf 5: Systèmes de contacts plats

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique - Informations générales / Câblages / Câblages et connecteurs : réparation / Systèmes de contacts plats

  Nota
Les dispositifs de sécurité du boîtier éventuellement montés (verrouillages secondaires) doivent être déverrouillés ou retirés avant de déverrouiller les contacts au moyen de l'outil prescrit → Chapitre.

Système de contact plat avec une languette d'arrêt :
Introduire l'outil de déverrouillage approprié au boîtier de connexion dans le canal de déverrouillage sur le boîtier de connexion.

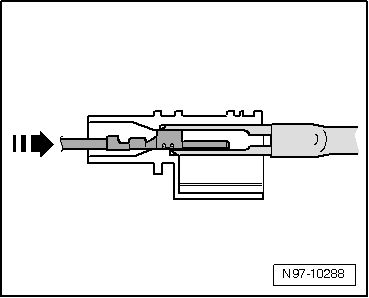

Saisir le contact sur le câble et le pousser légèrement à l'intérieur du boîtier de connexion -flèche-.
  Nota
La pression du contact en direction du boîtier de connexion a pour effet de soulever la languette du contact par rapport à l'épaulement du boîtier de sorte qu'il est possible de la déverrouiller au moyen de l'outil de déverrouillage.

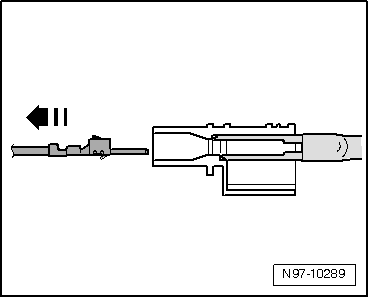

Enfoncer simultanément l'outil de déverrouillage en direction du boîtier de connexion et extraire le contact déverrouillé du boîtier -flèche-.
Une fois le contact retiré, il est possible d'enlever à nouveau l'outil de déverrouillage du boîtier.

Système de contact plat avec deux languettes :
Introduire l'outil de déverrouillage approprié au boîtier de connexion dans le canal de déverrouillage sur le boîtier de connexion.

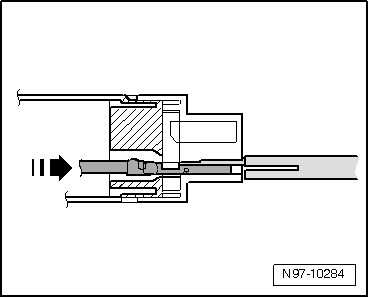

Saisir le contact sur le câble et le pousser jusqu'en butée à l'intérieur du boîtier de connexion -flèche-.
  Nota
La pression du contact en direction du boîtier de connexion a pour effet de soulever les languettes du contact par rapport à l'épaulement du boîtier de sorte qu'il est possible de les déverrouiller au moyen de l'outil de déverrouillage.

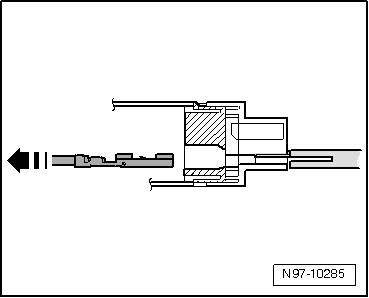

Enfoncer simultanément l'outil de déverrouillage en direction du boîtier de connexion et extraire le contact déverrouillé du boîtier -flèche-.
Une fois le contact retiré, il est possible d'enlever à nouveau l'outil de déverrouillage du boîtier.

Système asymétrique :
Introduire l'outil de déverrouillage approprié au boîtier de connexion dans le canal de déverrouillage sur le boîtier de connexion.

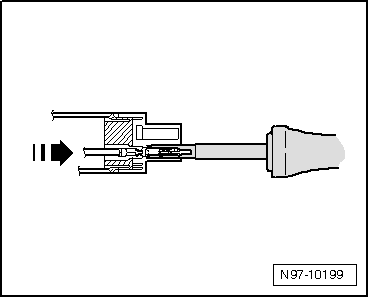

Saisir le contact sur le câble et le pousser légèrement à l'intérieur du boîtier de connexion -flèche-.
  Nota
La pression du contact en direction du boîtier de connexion a pour effet de soulever les languettes du contact par rapport à l'épaulement du boîtier de sorte qu'il est possible de les déverrouiller au moyen de l'outil de déverrouillage.

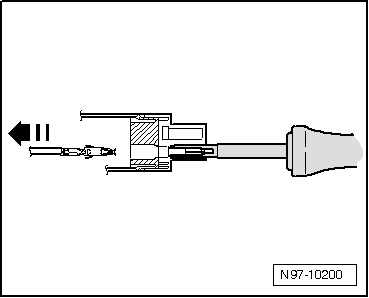

Enfoncer simultanément l'outil de déverrouillage en direction du boîtier de connexion et extraire le contact déverrouillé du boîtier -flèche-.
Une fois le contact retiré, il est possible d'enlever à nouveau l'outil de déverrouillage du boîtier.
