Revue Technique Automobile Volkswagen Golf 5: Systèmes de contacts spéciaux

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique - Informations générales / Câblages / Câblages et connecteurs : réparation / Systèmes de contacts spéciaux

  Nota
Les dispositifs de sécurité du boîtier éventuellement montés (verrouillages secondaires) doivent être déverrouillés ou retirés avant de déverrouiller les contacts au moyen de l'outil prescrit → Chapitre.

Contacts Faston :

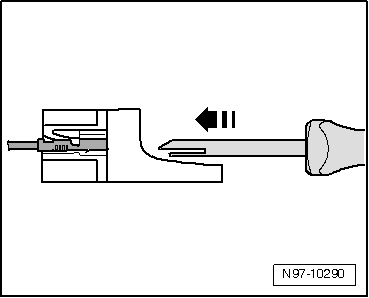

-  Introduire l'outil de déverrouillage approprié au boîtier de connexion dans le canal de déverrouillage sur le boîtier de connexion.
-  Saisir le contact sur le câble et le pousser légèrement à l'intérieur du boîtier de connexion.
  Nota
La pression du contact en direction du boîtier de connexion a pour effet de soulever les languettes du contact par rapport à l'épaulement du boîtier de sorte qu'il est possible de les déverrouiller au moyen de l'outil de déverrouillage.

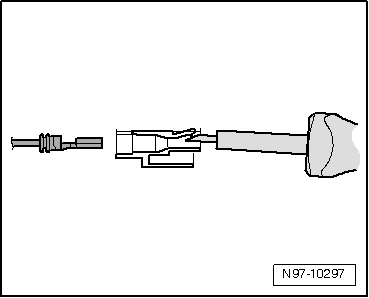

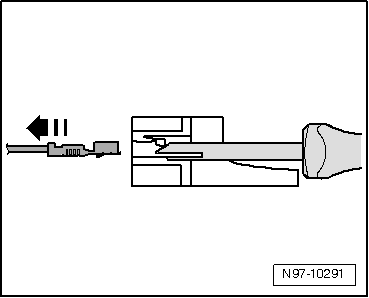

-  Enfoncer simultanément l'outil de déverrouillage en direction du boîtier de connexion et extraire le contact déverrouillé du boîtier -flèche-.
-  Une fois le contact retiré, il est possible d'enlever à nouveau l'outil de déverrouillage du boîtier.

Contacts GT 150/280 :
-  Introduire l'outil de déverrouillage approprié au boîtier de connexion sous la languette dans le boîtier de connexion.

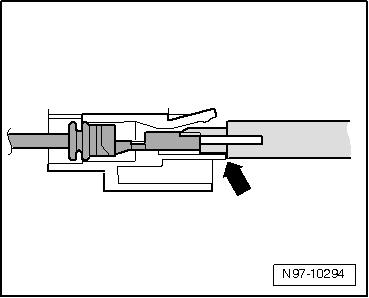

-  Enfoncer l'outil jusqu'en butée -flèche- dans le boîtier de connexion.

Le contact est chassé du boîtier de connexion.

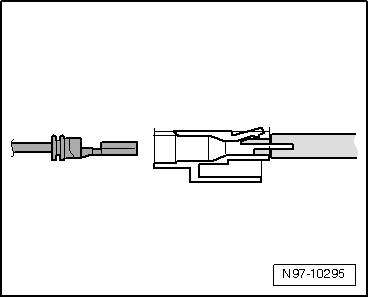

-  Une fois le contact chassé, il est possible de retirer de nouveau l'outil de déverrouillage du boîtier de connexion.

Contacts sans languettes :
-  Placer l'outil de déverrouillage sous la languette du boîtier de connexion.

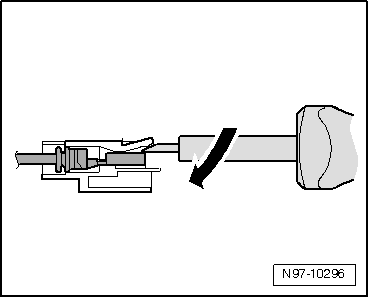

-  Enfoncer jusqu'en butée l'outil de déverrouillage en le soulevant légèrement -flèche-.

Le contact est chassé du boîtier de connexion.
