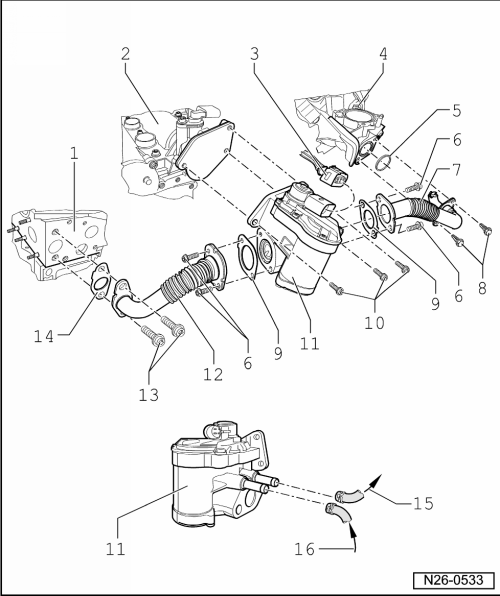

Revue Technique Automobile Volkswagen Golf 5: Système de recyclage des gaz : vue d'ensemble du montage

1 -

Culasse

2 -	Carter d'arbre à cames

3 -

Fiche

Noire, à 6 raccords

4 -	Tubulure d'admission

5 -	Joint d'étanchéité

Remplacer

6 -

8 Nm

7 -	Tuyau de raccordement

Visser sans contrainte.

8 -

5 Nm

9 -	Joint d'étanchéité

Remplacer

10 -

10 Nm

11 -	Soupape de recyclage des gaz -N18- avec potentiomètre de recyclage des gaz -G212-

En cas de remplacement, effacer les valeurs autoadaptatives et adapter le calculateur du moteur → Lecteur de diagnostic" Fonctions assistées ".

12 -	Tuyau de raccordement

Reposer sans contrainte.

13 -

18 Nm

14 -	Joint d'étanchéité

Remplacer

Respecter la position de montage

15 -	Venant du vase d'expansion

Schéma de branchement des durites → Chapitre

16 -	Vers la pièce en T

Schéma de branchement des durites → Chapitre

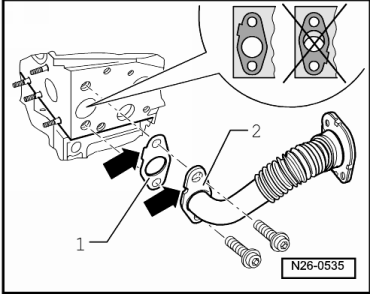

Position de montage du joint sur la culasse

L'ergot sur le joint -1- doit coïncider avec l'encoche sur le tuyau de raccord -2--flèches-.
