Revue Technique Automobile Volkswagen Golf 5: Symboles des témoins dans le combiné d'instruments

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Cadrans, instruments, SVA / Symboles des témoins dans le combiné d'instruments

  Nota

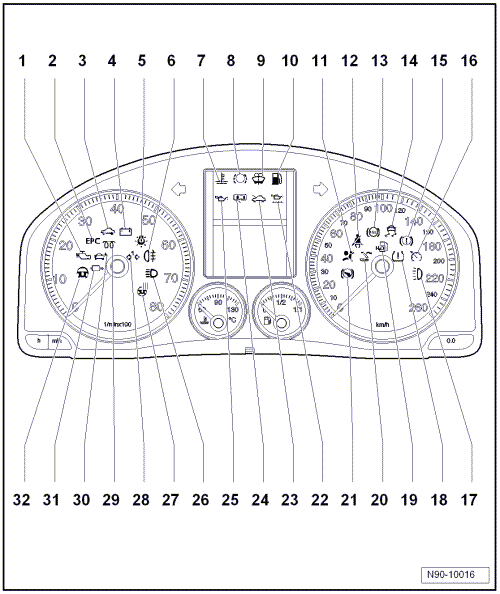

Différents combinés d'instruments sont utilisés en fonction de l'équipement du véhicule. C'est pourquoi la disposition des témoins peut différer de la figure.


1 -  Diagnostic électrique embarqué (EOBD)
2 -  Dysfonctionnement du moteur (accélérateur à commande électrique, EPC)
Ce témoin n'existe que sur les véhicules avec moteur à essence.
3 -  Antidémarrage
4 -  Contrôle de charge
5 -  Défaillance d'ampoule
6 -  Feu arrière de brouillard
7 -  Manque de liquide de refroidissement
8 -  Usure des plaquettes de frein
9 -  Manque de liquide de lave-glace
10 -  Réserve de carburant
11 -  Indicateur de sacs gonflables
12 -  Ceinture de sécurité
13 -  Dispositif antiblocage (ABS)
14 -  Programme électronique de stabilisation (ESP)
15 -  Manque de liquide de frein/frein de stationnement
16 -  Régulateur de vitesse (GRA)
17 -  Feux de jour
18 -  Contrôle de pression du pneu
19 -  Présence d'eau dans le carburant
20 -  Verrouillage du dossier
21 -  Shift Lock (verrouillage du levier sélecteur)
Ce témoin n'existe que sur les véhicules à boîte automatique.
22 -  Niveau d'huile
23 -  Capot-moteur ouvert
24 -  Ouverture de porte
25 -  Pression d'huile
26 -  Feux de route
27 -  Chauffage du volant de direction
28 -  Clignotants de remorque
29 -  Préchauffage
Ce témoin n'existe que sur les véhicules avec moteur diesel.
30 -  Trappe à carburant ouverte
31 -  Filtre à gaz d'échappement
32 -  Direction assistée électromécanique (EPS ou Electronic Power Steering)
Face arrière du combiné d'instruments : description
  Nota Il n'est pas permis de désassembler le combiné d'instruments. Si nécessaire, procéder au remplacement complet du combiné d'instruments. ...
