Revue Technique Automobile Volkswagen Golf 5: Volant multifonction : adaptation des composants
Outils spéciaux, équipements d'atelier, appareils de contrôle, de mesure
et matériel nécessaires
| |

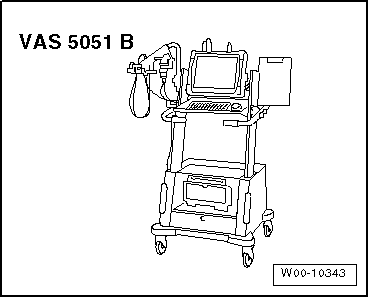

Système de diagnostic embarqué, de métrologie et
d'information -VAS 5051- ou Système de diagnostic embarqué et
d'information Service -VAS 5052- |
| Câble de diagnostic -VAS 5051/5a- ou -VAS 5051/6a- ou
-VAS 5052/3- |
| Volant multifonction : adaptation des composants |
| Dans le Système de diagnostic embarqué, de métrologie et
d'information -VAS 5051- ou le Système de diagnostic embarqué et
d'information Service -VAS 5052-, sélectionner les " Fonctions
assistées ", |
| dans le Système de diagnostic embarqué, de métrologie et
d'information -VAS 5051- ou le Système de diagnostic embarqué et
d'information Service -VAS 5052-, sélectionner l'" Assistant de
dépannage ". |
| Après interrogation de tous les calculateurs : |
| - |
Appuyer sur la touche " Aller à ". |
| - |
Sélectionner " Sélection de la fonction/du composant ". |
| - |
Sélectionner " Carrosserie ". |
| - |
Sélectionner " Equipement électrique ". |
| - |
Sélectionner " 01 - Systèmes aptes à l'autodiagnostic ". |
| - |
Sélectionner " Électronique de colonne de direction ". |
| - |
Sélectionner " Fonction Coder le calculateur ". |
|
|
|
Dépose :
-
Déposer le sac gonflable de volant de direction.
-
Déposer le module de sac gonflable côté conducteur
↠...
