Nota
|
|

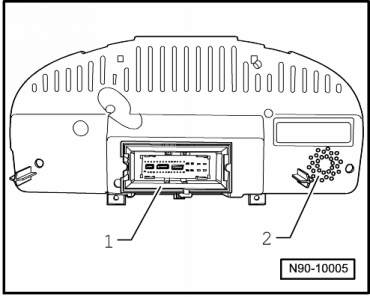

Connecteur sur combiné d'instruments : bornage
Le bornage du connecteur sur le combiné d'instruments figure sous → Schémas de parcours du courant, Dépannage Equipement électrique et Emplacements de montage.
Combiné d'instruments : dépose et repose
Symboles des témoins dans le combiné d'instrumentsMonogrammes arrière : cotes
1 -
Cote a = 50 mm
De l'arête extérieure du hayon jusqu'au monogramme.
2 -
Cote b = 90 mm
Du bord inférieur du hayon jusqu'au bord inférieur du monogramme.
...
Alternateur, moteur à injection 1,6 l
Vue d'ensemble du montage
1 -
Vis six pans à embase
M8 x 108
23 Nm
2 -
Vis six pans à embase
M8 x 50
23 Nm
3 -
Support
4  ...
Capteur d'angle de braquage -G85- : dépose et repose
Le capteur d'angle de braquage -G85- est monté entre le
volant de direction et le commodo.
Dépose et repose
→ Équipement électrique; Groupe de rép.94
-
Effectuer ensuite un r ...
