Revue Technique Automobile Volkswagen Golf 5: Support de téléphone, Golf berline ► 06/2006 : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Communication / Installations téléphoniques / Support de téléphone, Golf berline ► 06/2006 : dépose et repose

Dépose :

Avant de débuter les travaux de montage, exécuter les points suivants :
Couper le contact d'allumage, mettre hors circuit tous les consommateurs électriques, puis retirer la clé de contact.
Retirer le téléphone mobile (portable) du support de téléphone.

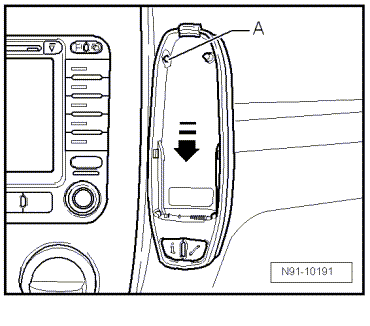

Appuyer sur le bouton -A- et le maintenir enfoncé, puis faire glisser la base du téléphone mobile vers le bas -flèche- et le retirer.

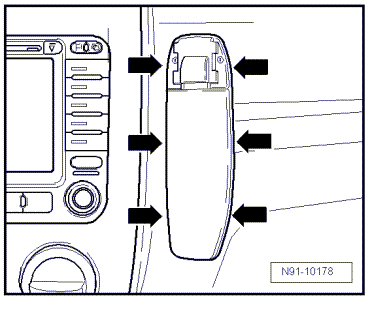

Déclipser le cache -flèches- du support de téléphone.

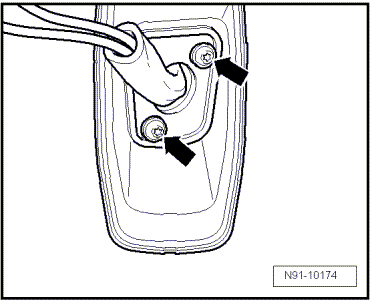

Dévisser les deux vis -flèches-.

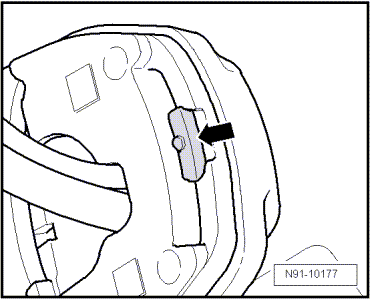

À l'aide d'un tournevis adéquat, désolidariser la plaque de contact -flèche- du support de base.

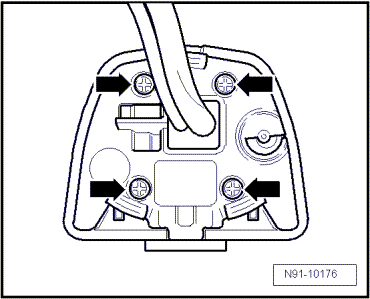

Dévisser les quatre vis -flèches- de la plaque de contact.

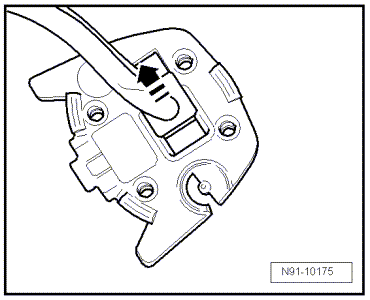

Faire coulisser le câblage de la plaque de contact dans le -sens de la flèche- et le retirer.
Retirer à présent le support de base.


Repose

La repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.
Lors du vissage du support de base sur le tableau de bord, veiller à ce que le contre-support se trouvant dans le tableau de bord ne tombe pas.
