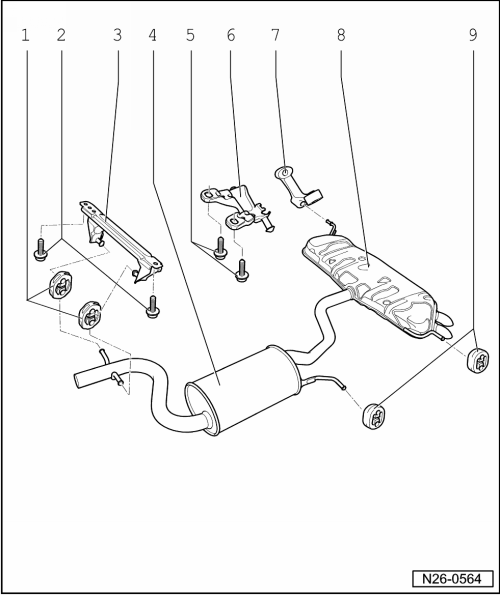

Revue Technique Automobile Volkswagen Golf 5: Silencieux avec suspensions : vue d'ensemble du montage

Revue Technique Automobile Volkswagen Golf 5 / Moteur à injection 4 cylinres (moteurs 1.4 et 1.6 i à injection directe) / Echappement / Pièces du système d'échappement (Golf, Golf Plus et Touran) / Silencieux avec suspensions : vue d'ensemble du montage

1 -  Suspension
2 -  25 Nm
3 -  Support
Respecter la position de montage
4 -  Silencieux de détente
5 -  25 Nm
6 -  Support
Respecter la position de montage
7 -  Suspension
8 -  Silencieux de sortie
9 -  Suspension
