Revue Technique Automobile Volkswagen Golf 5: Position de montage du projecteur : correction

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs ext. / Projecteurs (Golf GT, GTI, R32) / Position de montage du projecteur : correction

Position de montage du projecteur GT, GTI sans lave-projecteur : rectification

Corriger la position de montage du projecteur → Chapitre.

Position de montage du projecteur GT, GTI avec lave-projecteur et R32 : rectification

Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.
Déposer le bouclier de pare-chocs avant → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.63.

Desserrer la vis de fixation -flèche- située sur la partie supérieure du projecteur.

Desserrer la vis de fixation -flèche- située sur la partie inférieure du projecteur.

Desserrer la vis de fixation -flèche- située sur la partie intérieure du projecteur.

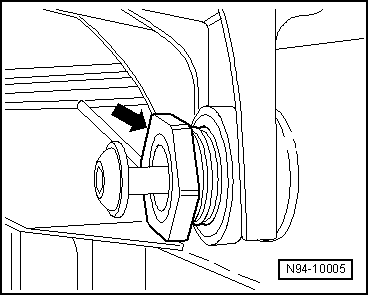

Adapter les jeux par rapport à la carrosserie en vissant ou dévissant la douille de réglage -flèche- située à la partie inférieure du projecteur ou sur la face intérieure du projecteur.
Serrer les vissages aux couples prescrits → Chapitre.
Contrôler si le projecteur est monté dans une position telle que les jeux par rapport à la carrosserie sont réguliers et corriger cette position si nécessaire.
Reposer le bouclier de pare-chocs avant → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.63.
Contrôler les différentes fonctions du projecteur.
  Nota
Si un projecteur a été déposé ou ajusté sur la carrosserie, il faut toujours le régler après l'avoir reposé ou ajusté.
Contrôler le réglage des projecteurs et régler les projecteurs si nécessaire → Brochure38.


Ampoules de projecteur : remplacement

Remplacer les ampoules de projecteurs halogène → Chapitre
Remplacer les ampoules de projecteurs à lampes à décharge → Chapitre


Servomoteur de réglage du site des projecteurs : dépose et repose

Déposer et reposer le servomoteur de réglage du site des projecteurs (projecteurs à ampoule halogène) → Chapitre
Déposer et reposer le servomoteur de réglage du site des projecteurs (projecteurs à lampes à décharge) → Chapitre


Calculateur de lampe à décharge : dépose et repose

Déposer et reposer le calculateur de lampe à décharge → Chapitre

Calculateur de réglage du site des projecteurs -J431-

Calculateur de réglage de site des projecteurs -J431- → Chapitre

Transmetteurs d'assiette

Transmetteurs d'assiette → Chapitre

Languettes de fixation du projecteur : remise en état

Remise en état des languettes de fixation du projecteur → Chapitre

Projecteurs : adaptation pour le changement de côté de circulation

Adapter les projecteurs au changement de côté de circulation (projecteurs à ampoule halogène) → Chapitre
Adapter les projecteurs au changement de côté de circulation (projecteurs à lampes à décharge) → Chapitre.


Projecteurs : réglage

Régler les projecteurs → Brochure38.

Projecteur GT, GTI, R32 : dépose et repose
Projecteur GT, GTI avec lave-projecteur et R32 : dépose et repose   Nota Il n'est pas nécessaire de déconnecter la tresse de masse de la batteri ...

Projecteurs antibrouillard
Détection et affichage des défauts : Le calculateur du réseau de bord est équipé d'un autodiagnostic qui facilite le dépannage sur les pro ...
