Revue Technique Automobile Volkswagen Golf 5: Golf, Golf 4MOTION, type 1K du millésime 2007 au millésime 2009

Revue Technique Automobile Volkswagen Golf 5 / Guide Roues/Pneus - Archives / Montage des roues / Golf du millésime 2004 au millésime 2009 / Golf, Golf 4MOTION, type 1K du millésime 2007 au millésime 2009

Annexe au certificat d'expertise de pièces 2066/08
Le certificat d'expertise de pièces se trouve sur le Volkswagen ServiceNet, sous " Technique ; Guides ; Dépannage Roues/Pneus ".
Numéro de réception : e1*2001/116*0242*16 à e1*2001/116*0242*24
Vue d'ensemble
Modèle/ Puissance du moteur Pneus Taille des pneus Roue à disque Déport (ET) en mm Chaînes à neige Remarques
Moteurs à essence 1,4 l 55 kW ; 1,4 l 59 kW 1,4 l 66 kW ; 1,6 l 75 kW Pneus de série 195/65 R 15 91T 6 J x 15 → Chapitre 47 oui Généralités sur les points suivants
Pneus d'hiver → Chapitre
Chaînes à neige → Chapitre
Moteurs diesel 1,9 l 66 kW TDI ; 2,0 l 55 kW SDI ; 1,9 l 77 kW TDI Modification 195/65 R 15 91H/V 6 J x 15 → Chapitre 47 oui Marques de pneus recommandées par Volkswagen :
    195/65 R 15 91T/H/V 61/2 J x 15 → Chapitre 50 oui
Pneus d'été → Chapitre
Pneus tous temps → Chapitre
Pneus d'hiver → Chapitre
    205/60 R 15 91T/H/V 6 J x 15 → Chapitre 47 oui
    205/55 R 16 91T/H/V/W 61/2 J x 16 → Chapitre 50 non
    225/45 R 17 91T/H/V/W 7 J x 17 → Chapitre 54 non
    225/45 R 17 91T/H/V/W * → Anker 71/2 J x 17 → Chapitre 51 non * Le montage du pneu 225/45 R 17 91T/H/V/W sur la jante 71/2 J x 17 ET 51 n'est autorisé que sur les véhicules équipés de trains roulants sport !
    225/40 R 18 92Y** → Anker 71/2 J x 18 → Chapitre 51 non * Le montage du pneu 225/40 R 18 92Y sur la jante 71/2 J x 18 ET 51 n'est autorisé que sur les véhicules équipés de trains roulants sport et présentant un carrossage de -145' sur l'essieu arrière !
  Pneus d'hiver 195/65 R 15 91Q/T/H 6 J x 15 → Chapitre 47 oui
    205/55 R 16 91Q/T/H 6 J x 16 → Chapitre 50 oui
Moteur à essence 1,4l 90 kW avec boîte mécanique Pneus de série 195/65 R 15 91H 6 J x 15 → Chapitre 47 oui
Moteurs à essence 1,6 l 85 kW ; 1,4 l 103 kW Modification 195/65 R 15 91V 6 J x 15 → Chapitre 47 oui
    195/65 R 15 91H/V 61/2 J x 15 → Chapitre 50 oui
    205/60 R 15 91H/V 6 J x 15 → Chapitre 47 oui
    205/55 R 16 91H/V/W 61/2 J x 16 → Chapitre 50 non
    225/45 R 17 91H/V/W 7 J x 17 → Chapitre 54 non
    225/45 R 17 91H/V/W * → Anker 71/2 J x 17 → Chapitre 51 non
    225/40 R 18 92Y** → Anker 71/2 J x 18 → Chapitre 51 non
  Pneus d'hiver 195/65 R 15 91Q/T/H 6 J x 15 → Chapitre 47 oui
    205/55 R 16 91Q/T/H 6 J x 16 → Chapitre 50 oui
Moteur à essence 1,4 l 90 kW avec boîte DSG Pneus de série 195/65 R 15 91H 6 J x 15 → Chapitre 47 oui
  Modification 195/65 R 15 91V/W 6 J x 15 → Chapitre 47 oui
    195/65 R 15 91H/V/W 61/2 J x 15 → Chapitre 50 oui
    205/55 R 16 91H/V/W 61/2 J x 16 → Chapitre 50 non
    225/45 R 17 91H/V/W * → Anker 71/2 J x 17 → Chapitre 51 non
  Pneus d'hiver 195/65 R 15 91Q/T/H 6 J x 15 → Chapitre 47 oui
    205/55 R 16 91Q/T/H 6 J x 16 → Chapitre 50 oui
Moteur à essence 2,0 l 110 kW avec traction avant et boîte automatique ; moteur à essence 4MOTION 2,0 l 110 kW Pneus de série 205/55 R 16 91H 61/2 J x 16 → Chapitre 50 non
Moteurs diesel 2,0 l 100 kW TDI ; 2,0 l 103 kW TDI ; Modification 195/65 R 15 91H/V 6 J x 15 → Chapitre 47 oui
    195/65 R 15 91H/V 61/2 J x 15 → Chapitre 50 oui
    205/60 R 15 91H/V 6 J x 15 → Chapitre 47 oui
    205/55 R 16 91H/V/W 61/2 J x 16 → Chapitre 50 non
    225/45 R 17 91H/V/W 7 J x 17 → Chapitre 54 non
    225/45 R 17 91H/V/W * → Anker 71/2 J x 17 → Chapitre 51 non
    225/40 R 18 92Y** → Anker 71/2 J x 18 → Chapitre 51 non
  Pneus d'hiver 195/65 R 15 91Q/T/H 6 J x 15 → Chapitre 47 oui
    205/55 R 16 91Q/T/H 6 J x 16 → Chapitre 50 oui
Moteur à essence 2,0 l 110 kW avec traction avant et boîte mécanique Pneus de série 205/55 R 16 91V 61/2 J x 16 → Chapitre 50 non
  Modification 195/65 R 15 91V 6 J x 15 → Chapitre 47 oui
    195/65 R 15 91V 61/2 J x 15 → Chapitre 50 oui
    205/60 R 15 91V 6 J x 15 → Chapitre 47 oui
    205/55 R 16 91V/W 61/2 J x 16 → Chapitre 50 non
    225/45 R 17 91V/W 7 J x 17 → Chapitre 54 non
    225/45 R 17 91V/W * → Anker 71/2 J x 17 → Chapitre 51 non
    225/40 R 18 92Y** → Anker 71/2 J x 18 → Chapitre 51 non
  Pneus d'hiver 195/65 R 15 91Q/T/H 6 J x 15 → Chapitre 47 oui
    205/55 R 16 91Q/T/H 6 J x 16 → Chapitre 50 oui
Moteur à essence 1,4 l 125 kW Pneus de série 205/55 R 16 91V 61/2 J x 16 → Chapitre 50 non
  Modification 225/45 R 17 91V/W 7 J x 17 → Chapitre 54 non
    225/45 R 17 91V/W * → Anker 71/2 J x 17 → Chapitre 51 non
    225/40 R 18 92Y** → Anker 71/2 J x 18 → Chapitre 51 non
  Pneus d'hiver 205/55 R 16 91Q/T/H 6 J x 16 → Chapitre 50 oui
Moteur diesel 2,0 l 125 kW TDI Pneus de série 205/55 R 16 91V 61/2 J x 16 → Chapitre 50 non
  Modification 225/45 R 17 91V/W 7 J x 17 → Chapitre 54 non
    225/40 R 18 92Y** → Anker 71/2 J x 18 → Chapitre 51 non
  Pneus d'hiver 205/55 R 16 91Q/T/H 6 J x 16 → Chapitre 50 oui
    205/50 R 17 93Q/T/H 6 J x 17 → Chapitre 48,5 oui*** → Anker *** Il n'est permis d'utiliser que des chaînes à neige à maillons fins qui ne doivent pas dépasser 8 mm → Anker.

Contrôler les pressions de gonflage des pneus ; celles-ci sont indiquées sur l'autocollant situé dans la trappe à carburant ou dans → Brochure.

Chaîne à neige homologuée pour roue à disque 6 J x 17 ET 48,5
Les chaînes à neige mentionnées ci-après ne sont autorisées qu'avec la combinaison de roues/pneus indiquée en regard !
Fabricant des chaînes Réf. Référence accessoires Taille des pneus Roue à disque Réf. pièce
Société Ottinger 100 956 - 205/50 R 17 93Q/T/H 6 J x 17 ET 48,5 1K0 601 025 N



Golf, Golf 4MOTION, type 1K du millésime 2004 au millésime 2009 : appariement des roues

Golf, Golf 4MOTION, type 1K du millésime 2004 au millésime 2009 : appariement des roues
Explication des indications figurant sur les roues à disque → Chapitre
Couples de serrage des boulons de roue → Suspension, essieux, direction; Groupe de rép.44.

Diamètre d'implantation des trous d'axe : 112 mm
Nombre de trous de boulons de roue : 5

6 J x 15

Prudence !   Prudence !
Tenir compte des appariements roues/pneus par rapport aux motorisations correspondantes répertoriées dans le tableau synoptique → Anker.

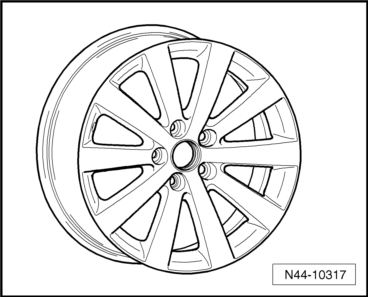

1K0 601 027 C, 1K0 601 027 H - Combinaison roue/pneu → Anker

Taille : 6 J x 15
Déport (ET) en mm : 47
Charge sur la roue en kg : 615


1K0 601 027 T - Combinaison roue/pneu → Anker

Taille : 6 J x 15
Déport (ET) en mm : 47
Charge sur la roue en kg : 615


2K0 601 027 - Combinaison roue/pneu → Anker

Taille : 6 J x 15
Déport (ET) en mm : 47
Charge sur la roue en kg : 650

61/2 J x 15

Prudence !   Prudence !
Tenir compte des appariements roues/pneus par rapport aux motorisations correspondantes répertoriées dans le tableau synoptique → Anker.

1K0 601 025 A - Combinaison roue/pneu → Anker

Taille : 61/2 J x 15
Déport (ET) en mm : 50
Charge sur la roue en kg : 600


1K0 601 025 AK - Combinaison roue/pneu → Anker

Taille : 61/2 J x 15
Déport (ET) en mm : 50
Charge sur la roue en kg : 600


1K0 601 025 AQ - Combinaison roue/pneu → Anker

Taille : 61/2 J x 15
Déport (ET) en mm : 50
Charge sur la roue en kg : 600


1K0 601 025 CA - Combinaison roue/pneu → Anker

Taille : 61/2 J x 15
Déport (ET) en mm : 50
Charge sur la roue en kg : 600

6 J x 16

Prudence !   Prudence !
Tenir compte des appariements roues/pneus par rapport aux motorisations correspondantes répertoriées dans le tableau synoptique → Anker.
Roues d'hiver

8P0 601 027 - Combinaison roue/pneu → Anker

Taille : 6 J x 16
Déport (ET) en mm : 50
Charge sur la roue en kg : 600

Utiliser les capuchons de boulons de roues suivants :
1K0.601.173 (4 unités par roue)
1K0.601.173.A (1 unité par roue)

1K0 601 025 Q - Combinaison roue/pneu → Anker

Taille : 6 J x 16 EH2 → Chapitre
Déport (ET) en mm : 50
Charge sur la roue en kg : 615

61/2 J x 16

Prudence !   Prudence !
Tenir compte des appariements roues/pneus par rapport aux motorisations correspondantes répertoriées dans le tableau synoptique → Anker.

1K0 601 027 A - Combinaison roue/pneu → Anker

Taille : 61/2 J x 16
Déport (ET) en mm : 50
Charge sur la roue en kg : 615


1K0 601 027 J, 1K0 601 027 K - Combinaison roue/pneu → Anker

Taille : 61/2 J x 16
Déport (ET) en mm : 50
Charge sur la roue en kg : 615


1K0 601 025 AJ - Combinaison roue/pneu → Anker

Taille : 61/2 J x 16
Déport (ET) en mm : 50
Charge sur la roue en kg : 615


1K0 601 025 BC - Combinaison roue/pneu → Anker

Taille : 61/2 J x 16
Déport (ET) en mm : 50
Charge sur la roue en kg : 615


1K0 601 025 BM - Combinaison roue/pneu → Anker

Taille : 61/2 J x 16
Déport (ET) en mm : 50
Charge sur la roue en kg : 615


1K0 601 025 BR - Combinaison roue/pneu → Anker

Taille : 61/2 J x 16
Déport (ET) en mm : 50
Charge sur la roue en kg : 615


1K0 601 025 BS - Combinaison roue/pneu → Anker

Taille : 61/2 J x 16
Déport (ET) en mm : 50
Charge sur la roue en kg : 615


1K0 601 025 CB - Combinaison roue/pneu → Anker

Taille : 61/2 J x 16
Déport (ET) en mm : 50
Charge sur la roue en kg : 615


1K0 601 025 CG - Combinaison roue/pneu → Anker


Taille : 61/2 J x 16
Déport (ET) en mm : 50
Charge sur la roue en kg : 615


1T0 601 025 C - Combinaison roue/pneu → Anker

Taille : 61/2 J x 16
Déport (ET) en mm : 50
Charge sur la roue en kg : 615


1K0 601 025 F - Combinaison roue/pneu → Anker

Taille : 61/2 J x 16
Déport (ET) en mm : 50
Charge sur la roue en kg : 615


1K0 601 025 P - Combinaison roue/pneu → Anker

Taille : 61/2 J x 16
Déport (ET) en mm : 50
Charge sur la roue en kg : 615


1K0 601 025 R - Combinaison roue/pneu → Anker

Taille : 61/2 J x 16
Déport (ET) en mm : 50
Charge sur la roue en kg : 615


1T0 601 025 G ; 1T0 601 025 K - Combinaison roue/pneu → Anker

Taille : 61/2 J x 16
Déport (ET) en mm : 50
Charge sur la roue en kg : 615


1T0 601 025 M - Combinaison roue/pneu → Anker

Taille : 61/2 J x 16
Déport (ET) en mm : 50
Charge sur la roue en kg : 615


1T0 601 025 R - Combinaison roue/pneu → Anker

Taille : 61/2 J x 16
Déport (ET) en mm : 50
Charge sur la roue en kg : 615

6 J x 17

Prudence !   Prudence !
Tenir compte des appariements roues/pneus par rapport aux motorisations correspondantes répertoriées dans le tableau synoptique → Anker.
Roue d'hiver

1K0 601 025 N - Combinaison roue/pneu → Anker

Taille : 6 J x 17
Déport (ET) en mm : 48,5
Charge sur la roue en kg : 615

7 J x 17

Prudence !   Prudence !
Tenir compte des appariements roues/pneus par rapport aux motorisations correspondantes répertoriées dans le tableau synoptique → Anker.

1K0 601 025 B - Combinaison roue/pneu → Anker

Taille : 7 J x 17
Déport (ET) en mm : 54
Charge sur la roue en kg : 615


1K0 601 025 C - Combinaison roue/pneu → Anker

Taille : 7 J x 17
Déport (ET) en mm : 54
Charge sur la roue en kg : 615


1K0 601 025 J - Combinaison roue/pneu → Anker

Taille : 7 J x 17
Déport (ET) en mm : 54
Charge sur la roue en kg : 615


1K0 601 025 K - Combinaison roue/pneu → Anker

Taille : 7 J x 17
Déport (ET) en mm : 54
Charge sur la roue en kg : 615


1K0 601 025 M - Combinaison roue/pneu → Anker

Taille : 7 J x 17
Déport (ET) en mm : 54
Charge sur la roue en kg : 615


1K0 601 025 T - Combinaison roue/pneu → Anker

Taille : 7 J x 17
Déport (ET) en mm : 54
Charge sur la roue en kg : 615


1K0 601 025 AF - Combinaison roue/pneu → Anker

Taille : 7 J x 17
Déport (ET) en mm : 54
Charge sur la roue en kg : 630


1K0 601 025 AE - Combinaison roue/pneu → Anker

Taille : 7 J x 17
Déport (ET) en mm : 54
Charge sur la roue en kg : 630


1K0 601 025 AN - Combinaison roue/pneu → Anker

Taille : 7 J x 17
Déport (ET) en mm : 54
Charge sur la roue en kg : 615

71/2 J x 17

Prudence !   Prudence !
Tenir compte des appariements roues/pneus par rapport aux motorisations correspondantes répertoriées dans le tableau synoptique → Anker.

1K0 601 025 AC - Combinaison roue/pneu → Anker

Taille : 71/2 J x 17
Déport (ET) en mm : 51
Charge sur la roue en kg : 615


1K0 601 025 BB - Combinaison roue/pneu → Anker

Taille : 71/2 J x 17
Déport (ET) en mm : 51
Charge sur la roue en kg : 615


1K0 601 025 BK - Combinaison roue/pneu → Anker

Taille : 71/2 J x 17
Déport (ET) en mm : 51
Charge sur la roue en kg : 615

71/2 J x 18

Prudence !   Prudence !
Tenir compte des appariements roues/pneus par rapport aux motorisations correspondantes répertoriées dans le tableau synoptique → Anker.

1K0 601 025 AD - Combinaison roue/pneu → Anker
Uniquement sur les véhicules avec suspension sport et carrossage sur l'essieu arrière de -145'

Taille : 71/2 J x 18
Déport (ET) en mm : 51
Charge sur la roue en kg : 630


1K0 601 025 AH - Combinaison roue/pneu → Anker
Uniquement sur les véhicules avec suspension sport et carrossage sur l'essieu arrière de -145'

Taille : 71/2 J x 18
Déport (ET) en mm : 51
Charge sur la roue en kg : 615


1K0 601 025 AG - Combinaison roue/pneu → Anker
Uniquement sur les véhicules avec suspension sport et carrossage sur l'essieu arrière de -145'

Taille : 71/2 J x 18
Déport (ET) en mm : 51
Charge sur la roue en kg : 630


1K0 601 025 AM - Combinaison roue/pneu → Anker
Uniquement sur les véhicules avec suspension sport et carrossage sur l'essieu arrière de -145'

Taille : 71/2 J x 18
Déport (ET) en mm : 51
Charge sur la roue en kg : 615


1K0 601 025 AT, 1K0 601 025 CC - Combinaison roue/pneu → Anker
Uniquement sur les véhicules avec suspension sport et carrossage sur l'essieu arrière de -145'

Taille : 71/2 J x 18
Déport (ET) en mm : 51
Charge sur la roue en kg : 615


1K0 601 025 BA - Combinaison roue/pneu → Anker
Uniquement sur les véhicules avec suspension sport et carrossage sur l'essieu arrière de -145'

Taille : 71/2 J x 18
Déport (ET) en mm : 51
Charge sur la roue en kg : 615


1K0 601 025 BE - Combinaison roue/pneu → Anker
Uniquement sur les véhicules avec suspension sport et carrossage sur l'essieu arrière de -145'

Taille : 71/2 J x 18
Déport (ET) en mm : 51
Charge sur la roue en kg : 615


1K0 601 025 BL - Combinaison roue/pneu → Anker
Uniquement sur les véhicules avec suspension sport et carrossage sur l'essieu arrière de -145'

Taille : 71/2 J x 18
Déport (ET) en mm : 51
Charge sur la roue en kg : 615
Golf, Golf 4MOTION, type 1K du millésime 2004 au millésime 2006
Annexe au certificat d'expertise de pièces 2066/08 Le certificat d'expertise de pièces se trouve sur le Volkswagen ServiceNet, sous " Technique ; Guides ; Dép ...

Golf BlueMotion du millésime 2008 au millésime 2009
Généralités Les véhicules Volkswagen sont construits en fonction des connaissances les plus récentes en matière de sécurité. Afin de co ...

D'autres materiaux:

Levage du véhicule avec un pont élévateur
Fig. 173 Levage avec le pont élévateur : pointe de prise avant Fig. 174 Levage avec le pont élévateur : points do prise arrière . Le  véhicule ne doit étte soulevé avec un pont élévateur qu'aux points de prise ...

Clapet antiretour : contrôle
Le clapet antiretour -A- doit laisser passer l'air dans le sens de la flèche. Dans le sens inverse, le clapet antiretour doit rester fermé. Respecter la position correcte de montage !   ...

Réalisation d'un parcours d'essai avant l'équilibrage
Si le véhicule arrive à l'atelier avec la réclamation " instabilité de roulage ", il est absolument nécessaire d'effectuer un parcours d'essai avant de procéder à l'équilibrage. On obtient alors des informations sur le type ...

Categorie
