Revue Technique Automobile Volkswagen Golf 5: Demi-arbre de roue avec joint homocinétique VL107 (emmanché) : désassemblage et réassemblage

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Suspension AV, arbre de pont / Demi-arbre de roue avec joint homocinétique VL107 (emmanché) : vue d'ensemble du montage / Demi-arbre de roue avec joint homocinétique VL107 (emmanché) : désassemblage et réassemblage

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Outil multifonctions -VW 771-

Extracteur -T10382-
Joint homocinétique extérieur : dépose
-  Serrer le demi-arbre de roue dans un étau muni de mordaches.
-  Retrousser le soufflet.
-  Mettre en place l'extracteur -T10382- de telle façon que le côté lisse de la plaque d'extraction -T10382/1- soit orienté vers les tiges filetées -T10382/2-.
-  Assembler l'extracteur -T10382- complet avec l'outil multifonctions -VW 771-.

-  Retirer du demi-arbre de roue le joint homocinétique au moyen de l'extracteur -T10382- et de l'outil multifonctions -VW 771-.

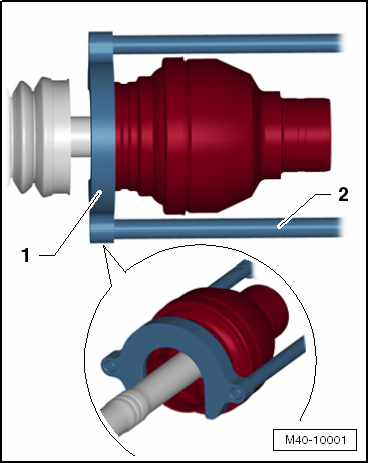

1 -  Plaque d'extraction -T10382/1-
2 -  Tiges filetées -T10382/2-
Joint homocinétique extérieur : emmanchement

Rondelle-ressort et bague d'appui : position de montage sur le joint extérieur
1 -  Rondelle-ressort
2 -  Bague d'appui
-  Reposer le circlips neuf.
-  Le cas échéant, enfiler le soufflet de protection neuf sur le demi-arbre de roue.
-  Emmancher sur l'arbre à l'aide d'une massette plastique, jusqu'à ce que le circlips s'encliquette.
Joint homocinétique intérieur : dépose
-  Serrer le demi-arbre de roue dans un étau muni de mordaches.
-  Retrousser le soufflet.
-  Mettre en place l'extracteur -T10382- de telle façon que le côté lisse de la plaque d'extraction -T10382/1- soit orienté vers les tiges filetées -T10382/2-.
-  Assembler l'extracteur -T10382- complet avec l'outil multifonctions -VW 771-.

-  Retirer du demi-arbre de roue le joint homocinétique au moyen de l'extracteur -T10382- et de l'outil multifonctions -VW 771-.
1 -  Plaque d'extraction -T10382/1-
2 -  Tiges filetées -T10382/2-
Emmancher le joint homocinétique intérieur
-  Reposer le circlips neuf.
-  Le cas échéant, enfiler le soufflet de protection neuf sur le demi-arbre de roue.
-  Emmancher sur l'arbre à l'aide d'une massette plastique, jusqu'à ce que le circlips s'encliquette.

Collier de serrage sur le joint extérieur : serrage
-  Mettre en place la pince de serrage-V.A.G 1682- comme représenté sur la figure. Lors de cette opération, veiller à ce que les dents de la pince s'appliquent bien dans les coins -flèches B- du collier de flexible.
-  Serrer le collier de serrage en tournant la tige filetée avec une clé dynamométrique (ne pas tenir de biais la pince lors de cette opération).
  Nota
La matière dure (par rapport au caoutchouc) du soufflet de protection et l'acier inoxydable nécessaire de ce fait pour le collier de serrage ne permettent le serrage qu'avec la pince de serrage -V.A.G 1682-.
Couple de serrage : 25 Nm.
Utiliser une clé dynamométrique -C- dont la plage de réglage s'étend de 5 à 50 Nm (par ex. clé dynamométrique -V.A.G 1331-).
Veiller à ce que le filetage de la tige filetée -A- de la pince se visse bien. Si nécessaire, le graisser avec de la graisse au bisulfure de molybdène MOS 2.
Si le filetage se visse mal, par ex. parce qu'il est encrassé, l'effort de serrage nécessaire à appliquer au collier de serrage n'est pas atteint au couple de serrage prescrit.

Collier de serrage : serrage sur le petit diamètre

Demi-arbre de roue avec joint homocinétique VL107 (emmanché) : vue d'ensemble du montage
1 -  Joint homocinétique extérieur Ne procéder qu'au remplacement intégral. Déposer → Anker. Reposer : ...

Joint homocinétique extérieur : contrôle
Le joint doit être désassemblé lorsqu'il est fortement encrassé pour remplacer la graisse ou lorsque les voies de roulement des billes doivent être contrôlées ...
