Revue Technique Automobile Volkswagen Golf 5: Pompe de liquide de refroidissement : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Moteur à injection 4 cylinres (moteurs 1.4 et 1.6 i à injection directe) / Moteur - Refroidissement / Pompe de liquide de refroidissement : dépose et repose

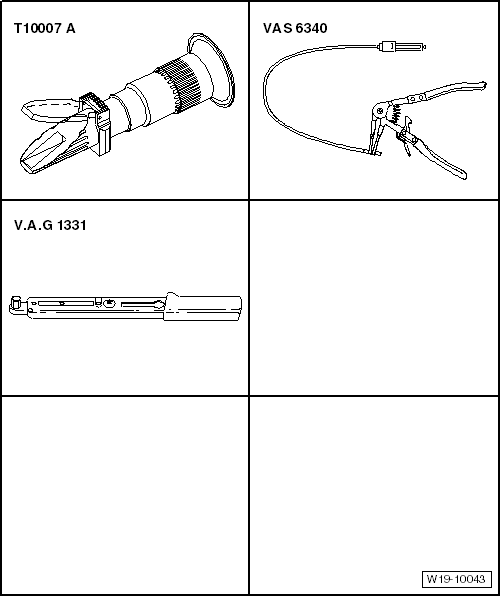

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires
Réfractomètre -T10007 A-
Pince pour colliers de serrage -VAS 6340-
Clé dynamométrique (5 à 50 Nm) -V.A.G 1331-
Clé multiprise -V.A.G 1590- (non représenté)


  Nota
Le joint intégré de la pompe de liquide de refroidissement ne doit pas être détaché de cette dernière.
En cas d'endommagement ou de défaut d'étanchéité, remplacer la pompe de liquide de refroidissement en même temps que le joint.
Dépose
-  Vidanger le liquide de refroidissement → Chapitre.
-  Déposer la coquille de passage de roue avant droite : → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.66.
-  Déposer la courroie multipistes → Chapitre.
-  Déposer la poulie de la pompe de liquide de refroidissement.
-  Desserrer les vis de la pompe de liquide de refroidissement.
-  Retirer la pompe de liquide de refroidissement du bloc-cylindres.
Repose
Pour la repose, procéder dans l'ordre inverse de la dépose en tenant compte des éléments suivants :
-  Mettre en place la pompe de liquide de refroidissement dans le bloc-cylindres.
-  Serrer les vis de fixation à 9 Nm.
-  Serrer à 20 Nm la poulie de la pompe de liquide de refroidissement.
-  Reposer la courroie multipistes → Chapitre.
-  Reposer la coquille de passage de roue avant droite : → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.66.
-  Faire l'appoint de liquide de refroidissement → Chapitre.
