Revue Technique Automobile Volkswagen Golf 5: Pommeau de levier de vitesses et cache : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Boîte mécanique 0AC à 6 vitesses / BV mécanique- Commande, assemblage, blocade diff / Commande des vitesses : remise en état / Pommeau de levier de vitesses et cache : dépose et repose

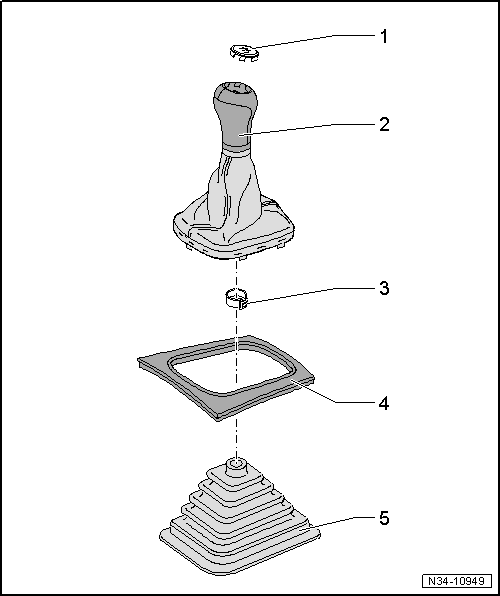

1 -  Plaquette
Peut être retirée avec précaution du pommeau de levier de vitesses en plastique en faisant levier.
2 -  Pommeau de levier de vitesses
Avec soufflet
Le pommeau de levier de vitesses et le soufflet ne peuvent pas être séparés l'un de l'autre.
Remplacer systématiquement ensemble
Déposer et reposer, Golf → Chapitre
Déposer et reposer, Golf Plus → Chapitre
3 -  Collier de serrage
Pour la fixation du pommeau de levier de vitesses sur le levier de vitesses
Remplacer systématiquement
Fixer avec la pince pour serre-câble -V.A.G 1275- sur le pommeau de levier de vitesses.
4 -  Cache de la console centrale
Sur certaines versions d'équipement, forme une seule pièce avec la console centrale.
5 -  Insonorisant
n'est pas monté sur tous les véhicules
La flèche sur l'insonorisant est dirigée dans le sens de la marche du véhicule.
Les intervalles entre les ergots sont différents.
Ne peut donc être mis en place que dans une seule position.
