Revue Technique Automobile Volkswagen Golf 5: Plaquettes de frein : dépose et repose
| Outillage spécial, contrôleurs,
appareils de mesure et auxiliaires nécessaires |
|
|
|
| Clé dynamométrique -V.A.G 1331- |
|
|
|
| Dispositif à repousser les pistons -T 10145- |
|
|
|
Dépose
| Lors de la dépose, repérer les plaquettes de frein devant
être réutilisées Les reposer à la même place, sinon l'effet de
freinage est irrégulier. |
| - |

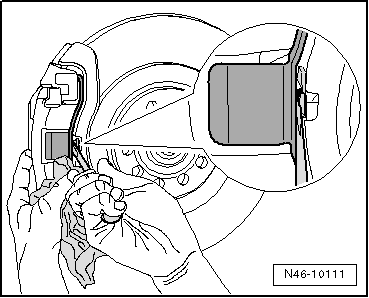

En faisant levier à l'aide d'un tournevis, dégager du
ressort de maintien de la plaquette de frein le ressort de
maintien de l'étrier de frein. À cet effet, présenter le
tournevis entre les deux ressorts de maintien
-agrandissement-. |
|
|
|
| - |
Lors de cette opération, retenir le ressort de maintien de
l'étrier de frein avec un chiffon pour l'empêcher de sauter. |
|
|
|
| - |

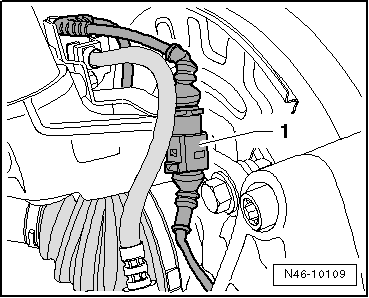

Débrancher le connecteur -1- de
l'indicateur d'usure des plaquettes de frein. |
|
|
|
| - |

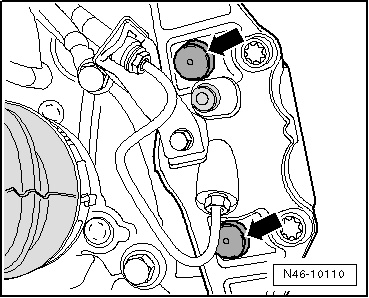

Retirer les capuchons -flèches-. |
|
|
|
| - |

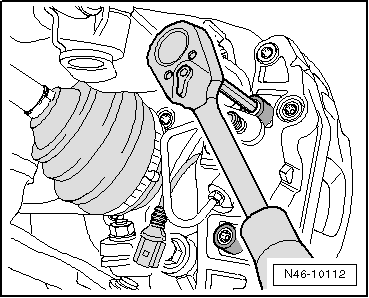

Dévisser les deux colonnettes -flèches-
et les retirer de l'étrier de frein. |
| - |
Retirer l'étrier de frein et le fixer à l'aide d'un fil de
fer de manière à ce que le poids de l'étrier n'exerce aucune
contrainte sur le flexible de frein et ne l'endommage pas. |
| - |
Retirer les plaquettes de frein de l'étrier de frein. |
ATTENTION !
| Ne pas passer le système de freinage à l'air
comprimé, la poussière alors dégagée étant nuisible à la
santé ! |
|
| - |
Sur la chape de frein, nettoyer soigneusement les surfaces
d'appui des plaquettes de frein et éliminer les traces de
corrosion. |
| - |
Nettoyer l'étrier de frein. |
| Pour nettoyer l'étrier de frein, il faut utiliser
exclusivement de l'alcool. |
|
|
|
Repose

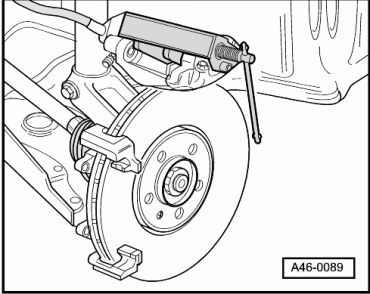

| Avant d'enfoncer le piston dans le cylindre à l'aide du
dispositif à repousser les pistons, il faut aspirer du liquide
de frein dans le réservoir de liquide de frein. Sinon, du
liquide de frein risque de s'écouler et de provoquer des dégâts
si l'on fait entre-temps l'appoint de liquide de frein. |
|
|
|
| - |

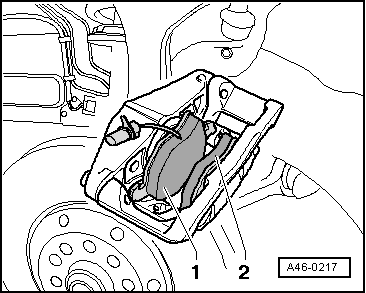

Mettre en place la plaquette de frein intérieure avec le
ressort de maintien dans l'étrier de frein (piston). |
|
|
|
| - |

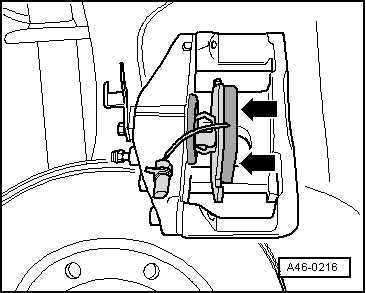

Mettre en place la plaquette de frein extérieure
-2- munie du ressort de maintien
dans l'étrier de frein. |
| - |
Mettre en place l'étrier de frein muni des plaquettes de
frein sur la chape de frein. |
|
|
|
| - |
Visser l'étrier de frein muni des deux colonnettes sur la
chape de frein. |
| - |
Mettre en place les deux capuchons. |
| - |
Mettre en place le ressort de maintien de l'étrier de frein
dans le ressort de maintien de la plaquette de frein, puis
l'enfoncer sous la chape de frein. |
| - |
Brancher le connecteur de l'indicateur d'usure des
plaquettes de frein. |
| Couples de serrage des boulons de roue
→ Suspension, essieux, direction; Groupe de rép.44. |
 Nota
| Après chaque remplacement des plaquettes de frein, appuyer Ã
fond plusieurs fois sur la pédale de frein, le véhicule étant Ã
l'arrêt, afin que les plaquettes prennent leur position de
fonctionnement. |
| Contrôler le niveau de liquide de frein après le
remplacement des plaquettes de frein. |
|
|
|
| Couple de
serrage : |
|
| Colonnettes sur
chape de frein |
30 Nm |
