  Nota
Les caractéristiques techniques les plus importantes sont inscrites sur la partie supérieure de la plaque du constructeur.
La plaque signalétique existe en plusieurs versions.
L'année de la première mise en service est inscrite en dessous des caractéristiques techniques.
L'année de la première mise en service doit être inscrite sur la plaque signalétique " Pièce de rechange d'Origine ".
L'échangeur de chaleur des chauffages stationnaires/d'appoint ne doit pas être remplacé au bout de 10 ans.
La législation allemande ne prescrit le remplacement que pour les chauffages à air. Il n'est donc pas nécessaire d'effectuer ce remplacement sur les chauffages stationnaires/d'appoint.
Une seconde plaque signalétique (duplicata) est fixée sur le porte-serrure du compartiment moteur du véhicule, côté droit, vu dans le sens de la marche. S'il subsiste un doute concernant le type de chauffage stationnaire/chauffage d'appoint monté, tenir systématiquement compte de la plaque signalétique figurant sur le chauffage stationnaire/chauffage d'appoint.

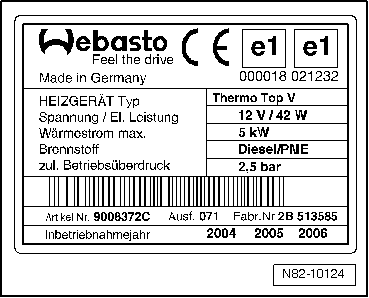

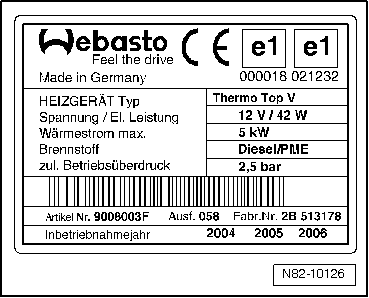

Plaque du constructeur sur l'appareil de chauffage Thermo Top V, au gazole

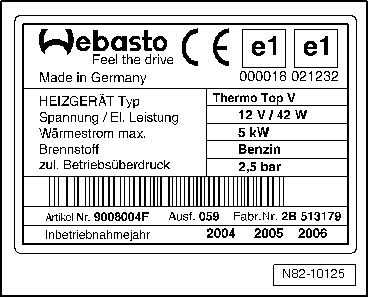

Plaque du constructeur sur l'appareil de chauffage Thermo Top V, à l'essence

Plaque du constructeur sur l'appareil de chauffage Thermo Top V, au gazole (réchauffeur additionnel sans fonction de chauffage stationnaire)

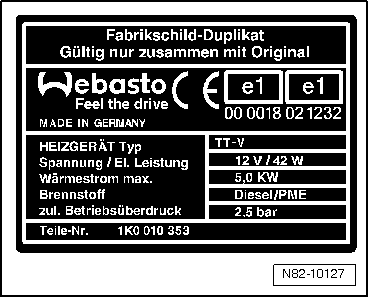

Copie sur le porte-serrure de la plaque du constructeur du Thermo Top V, au gazole

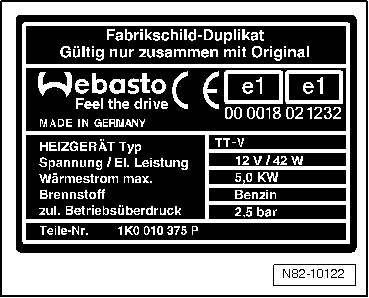

Copie sur le porte-serrure de la plaque d'identification du Thermo Top V, à l'essence

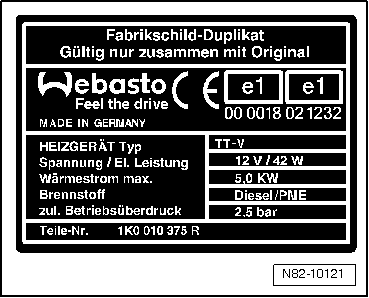

Copie sur le porte-serrure de la plaque d'identification du Thermo Top V, au gazole (réchauffeur additionnel sans fonction de chauffage stationnaire)

Plaque signalétique du Thermo Top Vlies à essence sur l'appareil de chauffage

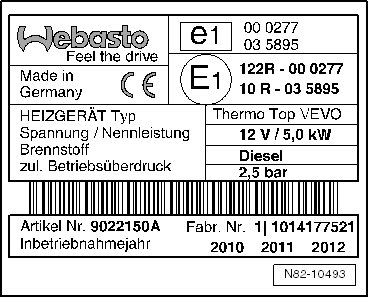

Plaque signalétique du Thermo Top Vlies au gazole sur l'appareil de chauffage

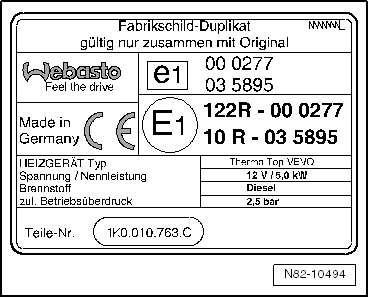

Double de plaque signalétique du Thermo Top Vlies au gazole (sur le porte-serrure)

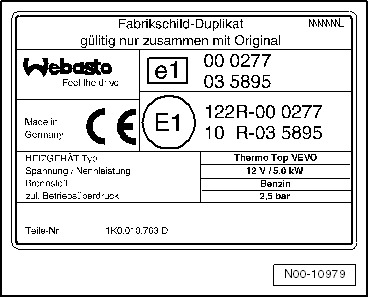

Double de plaque signalétique du Thermo Top Vlies à essence (sur le porte-serrure)
