Revue Technique Automobile Volkswagen Golf 5: Plafonnier et lampe de lecture arrière (véhicules sans alarme antivol)
| Sont intégrés dans l'unité plafonnier/lampe de lecture
arrière les composants suivants : |
| Plafonnier arrière -W43- |
| Lampe de lecture arrière gauche -W11- |
| Lampe de lecture arrière droite -W12- |
 Nota
| Le plafonnier et la lampe de lecture ainsi que les commandes
de plafonnier et de lampe de lecture sont indissociables. En cas
de réparation, il faut procéder au remplacement complet du
composant. |
|
|
|
Plafonnier et lampes de lecture arrière : dépose et repose (véhicules sans
alarme antivol)
| - |
Couper le contact d'allumage et mettre tous les
consommateurs électriques hors circuit. |
|
|
|
| - |

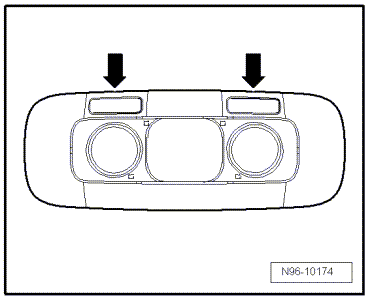

Déverrouiller les ergots de fixation -flèches-
et retirer l'écran en même temps que le verre diffuseur du
plafonnier et de la lampe de lecture. |
|
|
|
| - |

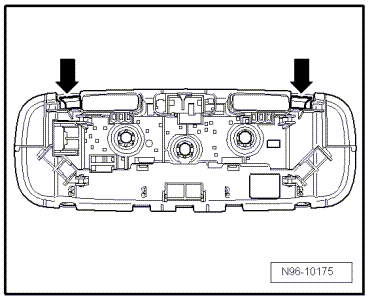

Déverrouiller les ergots de fixation -flèches-
et retirer l'unité plafonnier et lampes de lecture du ciel
prémoulé. |
|
|
|
| - |

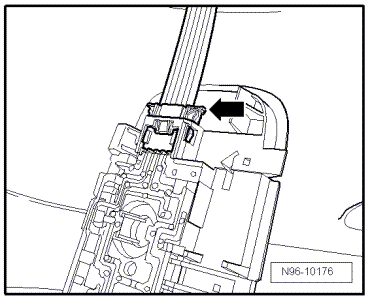

Débrancher le connecteur -flèche-. |
| La repose s'effectue de façon analogue, dans l'ordre inverse
de la dépose. |
|
|
|
Ampoules de plafonnier et lampe de lecture arrière (véhicules sans alarme
antivol) : remplacement
| - |
Déverrouiller les ergots de fixation -flèches-
et retirer l'écran en même temps que le verre diffuseur du
plafonnier et de la lampe de lecture. |
|
|
|
| - |

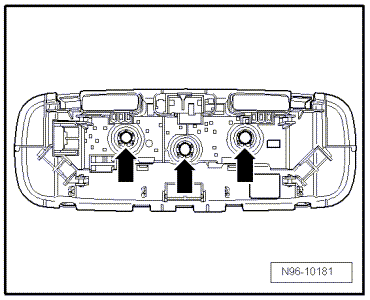

Extraire avec précaution l'ampoule à culot en verre de sa
douille -flèches-. |
| - |
Remplacer l'ampoule à culot en verre défectueuse (12 V,
5 W). |
| La repose s'effectue de façon analogue, dans l'ordre inverse
de la dépose. |
|
|
|
