Revue Technique Automobile Volkswagen Golf 5: Plafonnier et lampe de lecture arrière (véhicules avec alarme antivol)

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs int.,protection antivol / Plafonniers et commandes dans le ciel de pavillon / Plafonnier et lampe de lecture arrière (véhicules avec alarme antivol)

Sont intégrés dans l'unité plafonnier/lampe de lecture arrière les composants suivants :
Plafonnier arrière -W43-
Lampe de lecture arrière gauche -W11-
Lampe de lecture arrière droite -W12-
Capteur à ultrasons d'alarme antivol -G209-
  Nota

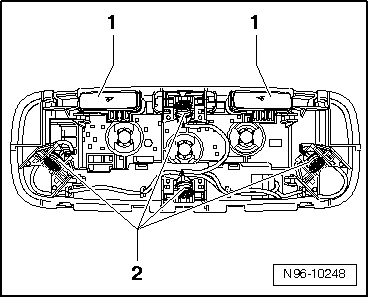

Les commandes -1- des lampes de lecture sont intégrées à l'unité plafonnier/lampes de lecture arrière et ne peuvent pas être remplacées individuellement.
Le capteur à ultrasons d'alarme antivol -G209--2- ne peut pas être remplacé individuellement.
Ne pas changer la position préréglée du capteur à ultrasons d'alarme antivol -G209-, qui se compose de quatre capteurs individuels -2-, de câbles et d'un élément de commande au dos de l'unité plafonnier/lampes de lecture.


Plafonnier et lampe de lecture arrière : dépose et repose (véhicules avec alarme antivol)

  Nota
En cas de dépose de l'unité plafonnier/lampes de lecture arrière, il faut désactiver l'alarme antivol → Chapitre.

Les commandes -1- des lampes de lecture sont intégrées à l'unité plafonnier/lampes de lecture arrière et ne peuvent pas être remplacées individuellement.
Le capteur à ultrasons d'alarme antivol -G209--2- ne peut pas être remplacé individuellement.
Ne pas changer la position préréglée du capteur à ultrasons d'alarme antivol -G209-, qui se compose de 4 capteurs individuels -2-, de câbles et d'un élément de commande au dos de l'unité plafonnier/lampe de lecture.
Dépose :
-  Couper le contact d'allumage et mettre tous les consommateurs électriques hors circuit.

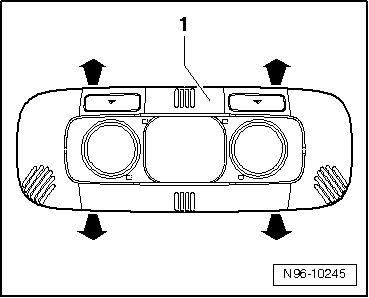

-  Tirer tout l'écran -1- (avec verre diffuseur et réflecteurs) à la verticale vers le bas -flèches- pour l'extraire de l'unité plafonnier/lampes de lecture.

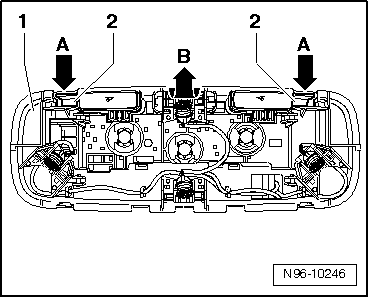

-  Enfoncer les deux ergots de fixation -2- dans le sens de la -flèche A- et retirer du ciel prémoulé toute l'unité plafonnier/lampes de lecture -1- dans le sens de la -flèche B-.

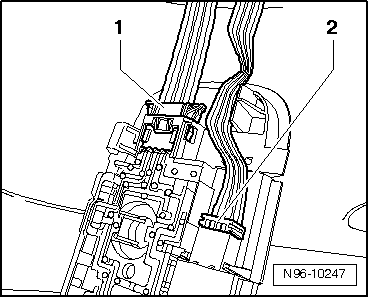

-  Déverrouiller les fiches -1- et -2- et les débrancher.
Repose :
La repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.


Ampoules de plafonnier et lampe de lecture arrière (véhicules avec alarme antivol) : remplacement

  Nota
Pour remplacer une ampoule de l'unité plafonnier/lampes de lecture arrière, il faut désactiver l'alarme antivol → Chapitre.

Ne pas changer la position préréglée du capteur à ultrasons d'alarme antivol -G209-, qui se compose de 4 capteurs individuels -2-, de câbles et d'un élément de commande au dos de l'unité plafonnier/lampe de lecture.
Dépose :
-  Couper le contact d'allumage et mettre tous les consommateurs électriques hors circuit.

-  Tirer tout l'écran -1- (avec verre diffuseur et réflecteurs) à la verticale vers le bas pour l'extraire de l'unité plafonnier/lampes de lecture.

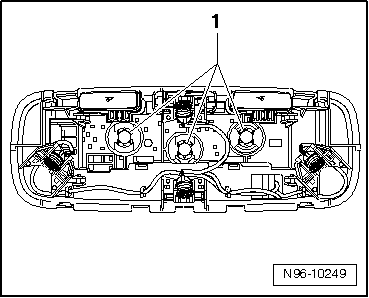

-  Extraire l'ampoule à culot en verre correspondante (12 V/5 W) -1- de sa douille.
Repose :
La repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.
