Nota| Les travaux de soudage et de redressage ne sont pas autorisés sur les éléments porteurs et les éléments de guidage des roues de la suspension. |
| Toujours remplacer les écrous autoserreurs. |
| Toujours remplacer les vis et écrous oxydés. |
| La plage de torsion des patins métal-caoutchouc est limitée. Pour cette raison, serrer les assemblages vissés sur les composants dotés d'un patin métal-caoutchouc seulement une fois que le porte-fusée est soulevé (position de poids à vide), Golf → Chapitre; Golf Plus, CrossGolf → Chapitre. |

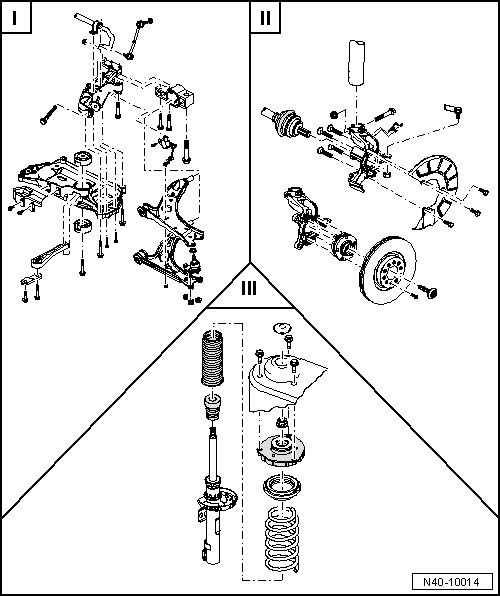

| I - | Berceau, barre stabilisatrice, bras de suspension : vue d'ensemble du montage → Chapitre |
| II - | Ensemble porte-roue : vue d'ensemble du montage → Chapitre |
| III - | Jambe de force : vue d'ensemble du montage → Chapitre |
|
Ensemble porte-roue : soulèvement en position de poids à vide sur la GolfGuides d'appuie-tête : dépose
Nota
Pour pouvoir procéder à la dépose des guides d'appuie-tête,
il faut déposer en partie la garniture de dossier.
Par souci de clarté, les guides d'appuie-tête sont
représentés déposés.
...
Becquet arrière de pavillon GTI, modèles spéciaux GTI et R32 : vue
d'ensemble du montage
1 -
Hayon
2 -
Zone d'application de peinture primaire
Pour le cordon de colle sur la baguette de maintien.
La position de la surface de primer doit être reportée depuis le
creux prévu pour le cordon de col ...
Rotule d'essieu : dépose et repose
Outillage spécial, contrôleurs, appareils de
mesure et matériel nécessaires
Extracteur du joint à rotule -3287A-
Clé dynamométrique -V.A.G 1332-
Élévateur pour moteur/BV -V.A.G 1383 A-
Clé de serrage angul ...
