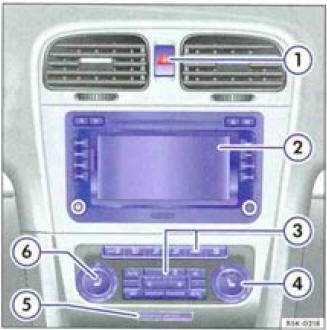

Fig. 4 Synoptique de lo partie supérieuro de la console contrale
Légende concernant la fig.4:
Boîtier : dépose et repose
Nota
Sont décrites uniquement la dépose et la repose du boîtier
droit. La dépose et la repose du boîtier gauche s'effectuent de
façon analogue.
Dépose
...
Batterie : contrôle
ATTENTION !
Risque de blessures ! Respecter les mises en garde
et directives de sécurité
→ Chapitre !
Prudence !
...
Écrans décoratifs du tableau de bord : dépose et repose (Golf 2009 ►)
Dépose
Côté conducteur
-
Retirer du tableau de bord les écrans -1-
et -2- côté conducteur en faisant levier
avec la cale de démontage -3409-.
Côté passager
-
Retirer l'écran -4- de ses logements
-flèche A- côtà ...
