Notice d'utilisation Volkswagen Golf Plus: Partie inférieure de la console centrale

Notice d'utilisation Volkswagen Golf Plus / Vue d'ensemble du véhicule / Habitacle / Synoptique de lo console centrale / Partie inférieure de la console centrale

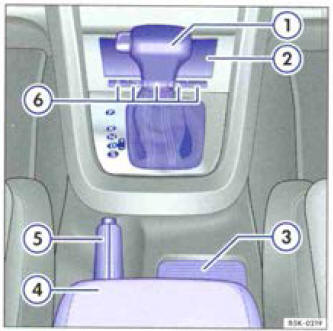

Fig. 5 Synoptique do la partie inférieure de la contole centrole (véhicules à direction à gauche).

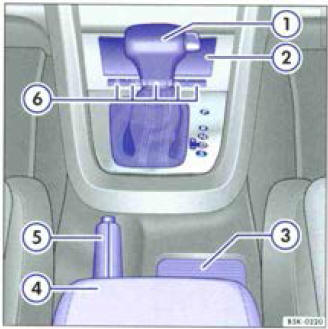

Fig. 6 Synoptique do la partie inférieure de la contole centrole (véhicules à direction à droite).

Légende concernant la fig.5 et la fig.6:

  1.  Levier pour :
  1. Rangement
  1.  Rangement et porte-buissons dans la console centrale
  2.  Rangement dons l'accoudoir central
  3.  Leiver de frein à main
  4.  Touche pour :
