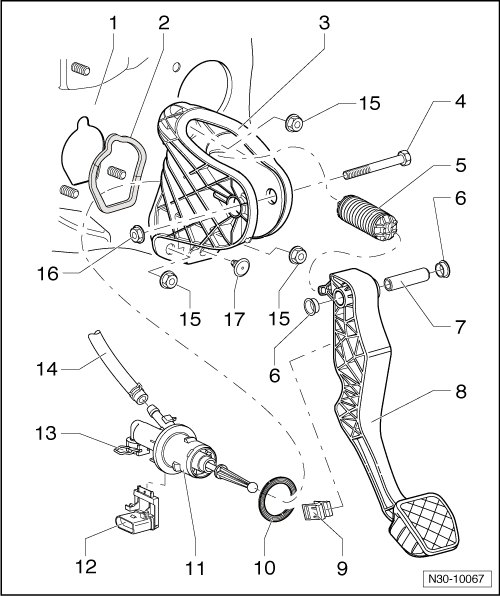

Revue Technique Automobile Volkswagen Golf 5: Pédalier : vue d'ensemble du montage

Revue Technique Automobile Volkswagen Golf 5 / Boîte mécanique 0AC à 6 vitesses / Embrayage, commande / Commande d'embrayage : remise en état / Pédalier : vue d'ensemble du montage

1 -  Tablier
Avec logement pour palier de fixation
2 -  Joint
Remplacer systématiquement
Entre le palier de fixation et le tablier
Autocollant
Coller sur le palier de fixation
3 -  Palier de fixation
Servant de support à la pédale d'embrayage
est doté sur certaines versions d'équipement d'un insonorisant → fig.
Déposer et reposer, Golf → Chapitre
Déposer et reposer, Golf Plus → Chapitre
4 -  Vis
5 -  Ressort d'assistance
Déposer et reposer, Golf → Chapitre
Déposer et reposer, Golf Plus → Chapitre
6 -  Douille-palier
7 -  Pivot de palier
8 -  Pédale d'embrayage
Déposer et reposer, Golf → Chapitre
Déposer et reposer, Golf Plus → Chapitre
9 -  Logement
Pour la dépose et la repose, séparer le cylindre émetteur de la pédale d'embrayage.
Golf → Chapitre
Golf Plus → Chapitre
10 -  Joint
Remplacer systématiquement
Entre le cylindre émetteur et le palier de fixation
11 -  Cylindre émetteur
Déposer et reposer après la dépose du palier de fixation → Chapitre.
12 -  Transmetteur de position de l'embrayage -G476-
Déposer et reposer → Chapitre
Peut être contrôlé avec l'" Assistant de dépannage " à l'aide du Système de diagnostic embarqué, de métrologie et d'information -VAS 5051-.
Dans " l'Assistant de Dépannage ", le transmetteur de position d'embrayage -G476- est désigné par le terme de contacteur de pédale d'embrayage -F36-.
13 -  Agrafe
Dégager l'agrafe jusqu'en butée pour la dépose et la repose de la conduite combinée rigide/flexible ou conduite en plastique.
14 -  Flexible de recirculation
en caoutchouc
En matière plastique sur certains véhicules à partir de 12.05 → fig.
15 -  Écrou six pans, autoserreur, 25 Nm
3 unités
pour le palier de fixation sur le tablier
Remplacer systématiquement
16 -  Écrou six pans, 25 Nm
Remplacer systématiquement
17 -  Butée
Pour la pédale d'embrayage



Palier de fixation avec insonorisant -flèche-
