Revue Technique Automobile Volkswagen Golf 5: Monogrammes arrière : cotes - USA

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Equipement ext. / Monogrammes / Monogrammes arrière : cotes - USA

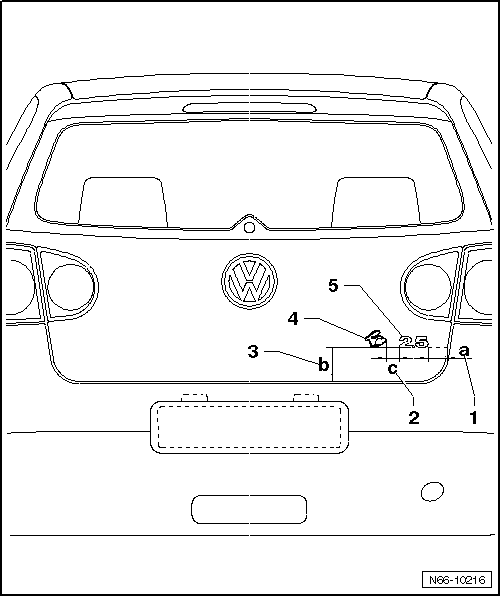

1 -  Cote a = 50 mm
De l'arête extérieure du hayon jusqu'au monogramme.
2 -  Cote b = 90 mm
Du bord inférieur du hayon jusqu'au bord inférieur du monogramme.
3 -  Cote c = 15 mm
Du logo jusqu'au monogramme
4 -  Monogramme " Rabbit "
5 -  Monogramme
