Revue Technique Automobile Volkswagen Golf 5 / Boîte mécanique 0AC à 6 vitesses / Point, différentiel, blocage différentiel / Bagues-joints pour arbres à bride : remplacement sur boîte de vitesses posée / Bague-joint d'arbre à bride droit : remplacement

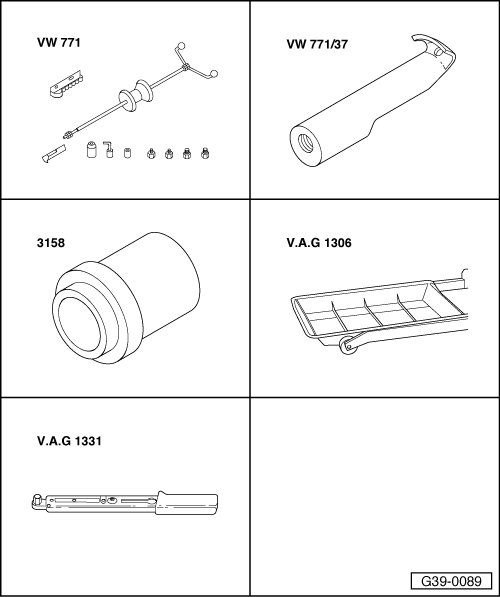

Outillage spécial, contrôleurs, appareils de mesure et auxiliaires nécessaires
Outil à usages multiples -VW 771-
Crochet d'extraction -VW 771/37-

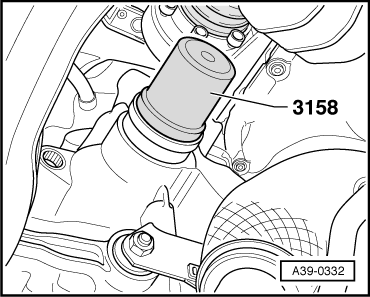

Douille d'emmanchement -3158-
Clé dynamométrique -V.A.G 1331-

Dépose
-  Déposer l'insonorisant → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.50.
-  Braquer la direction jusqu'en butée vers la droite.

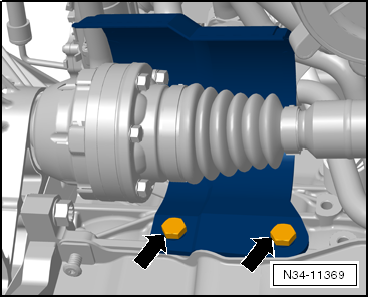

-  S'il y en a une, déposer la tôle calorifuge du demi-arbre de roue -flèches- → Train roulant, essieux, direction; Groupe de rép.40.
-  Dévisser le demi-arbre de roue de l'arbre à bride → Suspension, essieux, direction; Groupe de rép.40.
-  Attacher le demi-arbre de roue aussi haut que possible. Ne pas endommager la peinture du demi-arbre de roue lors de cette opération.
-  Placer le bac de récupération sous la boîte de vitesses.
-  Dévisser entièrement la vis de fixation de l'arbre à bride ; visser à cet effet deux vis dans la bride et faire contre-appui sur l'arbre à bride à l'aide d'un démonte-pneu.
-  Extraire l'arbre à bride avec le ressort de pression.

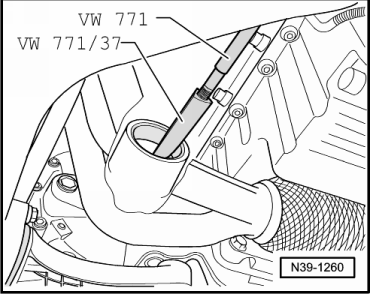

-  Extraire la bague-joint d'arbre à bride avec l'outil à usages multiples -VW 771- et le crochet d'extraction -VW 771/37-.


Repose

-  Emmancher la bague-joint neuve jusqu'en butée en veillant à ne pas la positionner de biais.
-  Remplir de graisse d'étanchéité -G 052 128 A1- la moitié de l'espace entre lèvre d'étanchéité et lèvre antipoussière.
-  Mettre en place l'arbre à bride.
-  Fixer l'arbre à bride avec la vis à tête conique.
-  Revisser le demi-arbre de roue sur l'arbre à bride → Suspension, essieux, direction; Groupe de rép.40.

-  Si il y en a une, reposer la tôle calorifuge du demi-arbre de roue -flèches- → Suspension, essieux, direction; Groupe de rép.40.
-  Contrôler l'huile de boîte → Chapitre.
-  Reposer l'insonorisant → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.50.


Couple de serrage :

Arbre à bride sur boîte de vitesses (vis à tête conique) 25 Nm
