Revue Technique Automobile Volkswagen Golf 5: Kit de réparation du câble d'antenne VAS 6720

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique - Informations générales / Câblages / Câblages et connecteurs : réparation / Kit de réparation du câble d'antenne VAS 6720

Contrôle du câble d'antenne : → Anker
Remplacer la tête de l'outil : → Anker
Couper le câble d'antenne : → Anker
Dénuder le blindage : → Anker
Dénuder la gaine : → Anker
Dénuder l'isolation intérieure : → Anker
Sertir le conducteur intérieur : → Anker
Sertir le conducteur extérieur : → Anker
Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires
Kit de réparation du câble d'antenne -VAS 6720-
Le kit de réparation du câble d'antenne -VAS 6720- permet de garantir une qualité irréprochable des réparations des câbles d'antennes RG 174 (bleus) et RTK 031 (noirs). Le kit comprend les outils à dénuder et les outils de sertissage pour les deux câbles d'antenne. Le coffret comprend également toutes les pièces nécessaires pour remettre les connecteurs dans un état proche de la série. Pour ce faire, le coupleur non codé (vert) est requis. Tous les autres câbles de raccordement pour les différents systèmes d'infodivertissement figurent sur la planche 035-XX du catalogue des pièces de rechange ETKA (EL- éléments de liaison électriques). Ces câbles d'antenne d'adaptation spécifiques du type de véhicule considéré doivent toujours être commandés séparément. Toutes les pièces individuelles figurent également pour toute commande ultérieure sur la planche mentionnée ci-dessus. Les différents casiers du coffret des consommables sont repérés par les références pièces. Le kit de réparation dépend des têtes interchangeables déjà existantes et du système de pinces du VAS 1978B.
  Nota
Informations supplémentaires : → Notice d'UtilisationKit de réparation, câble d'antenneVAS 6720
Contrôle du câble d'antenne :

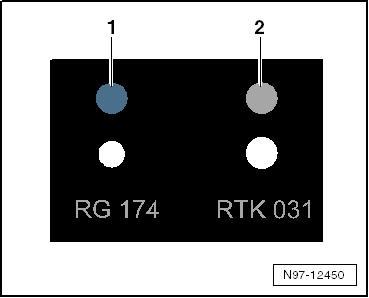

Avant de commencer la réparation, contrôler de quel câble il s'agit à l'aide du gabarit.
-1- Système RG 174 = bleu
-2- Système RTK 031 = gris
Sur les deux systèmes, les positionneurs des têtes d'outil sont repérés en couleur.
Remplacer la tête de l'outil :
-  Sélectionner la tête d'outil correspondante en fonction du contrôle du câble d'antenne → Anker.
-  Ouvrir complètement la poignée de la pince.

-  Déverrouiller les deux goupilles de verrouillage -flèches- de la poignée de la pince et les retirer.

-  Engager par le haut la tête d'outil requise -flèche- dans la poignée de la pince.

-  Verrouiller la tête de l'outil en enfonçant les goupilles -flèches- dans la poignée de la pince.
Câble d'antenne : coupe

-  Engager le câble d'antenne -2- dans le dispositif de coupe -1-.
-  Fermer l'outil et le rouvrir.
-  Retirer le câble d'antenne du dispositif de coupe.
Blindage : dénudage

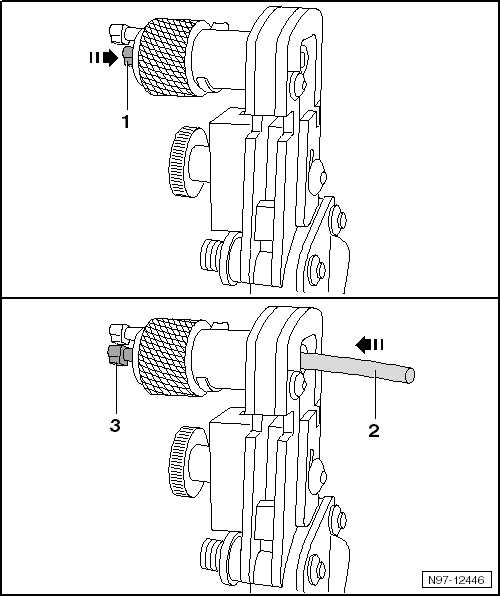

-  Emmancher la goupille de blocage -1- jusqu'en butée dans le segment de coupe rotative.
-  Engager le câble d'antenne -2- jusqu'en butée dans le segment de coupe rotative. La goupille de blocage est de nouveau -3- complètement visible.

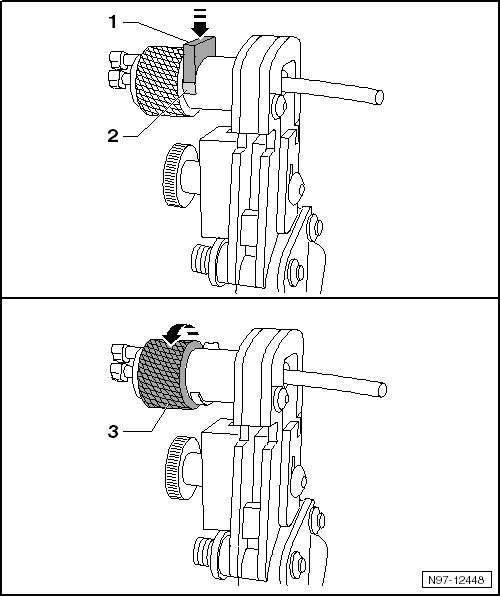

-  Pousser le porte-lames -1- contre l'axe du segment de coupe rotative jusqu'à ce qu'il s'encliquette. L'interstice -2- sous le support de lames est alors complètement fermé.
-  Maintenir le câble d'antenne afin qu'il ne tourne pas.
-  Le segment de coupe rotative -3- tourne environ deux fois dans le sens de la flèche jusqu'à ce qu'une rotation aisée soit perceptible.

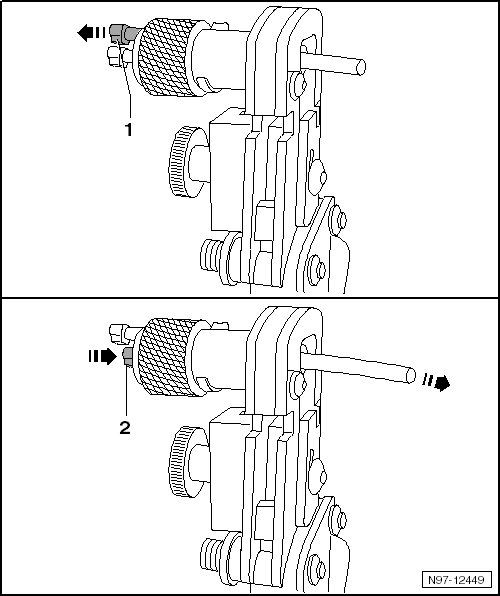

-  Tirer sur l'axe de déverrouillage -1-. Le support de lames est alors déverrouillé et se dégage du câble d'antenne.
-  Engager la goupille de blocage -2- jusqu'en butée dans le segment de coupe rotative. Expulser le câble d'antenne du segment de coupe rotative.
-  Retirer le blindage du câble d'antenne.
-  Retirer les restes d'isolant du segment de coupe rotative.

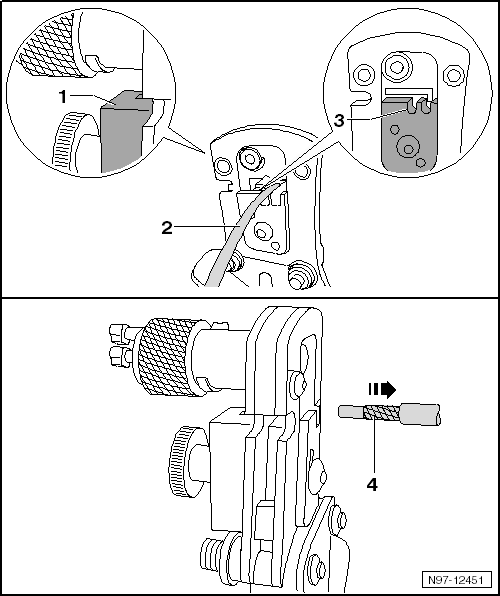

Gaine : dénudage


-  Enfoncer le câble d'antenne -2- jusqu'en butée -1- dans le logement -3- se trouvant dans la tête de l'outil.
-  Fermer l'outil et le rouvrir.
-  Extraire le câble d'antenne -4-.


Isolation intérieure : dénudage


-  Engager le câble d'antenne -2- dans le logement -1- jusqu'en butée de la tête de l'outil.
-  Fermer l'outil et le rouvrir.
-  Extraire le câble d'antenne -3-.

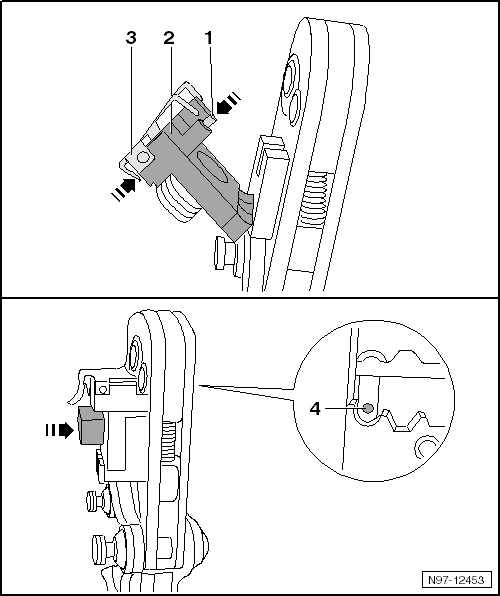

Conducteur intérieur : sertissage


-  Sélectionner la tête d'outil correspondante en fonction du contrôle du câble d'antenne → Anker → Anker.

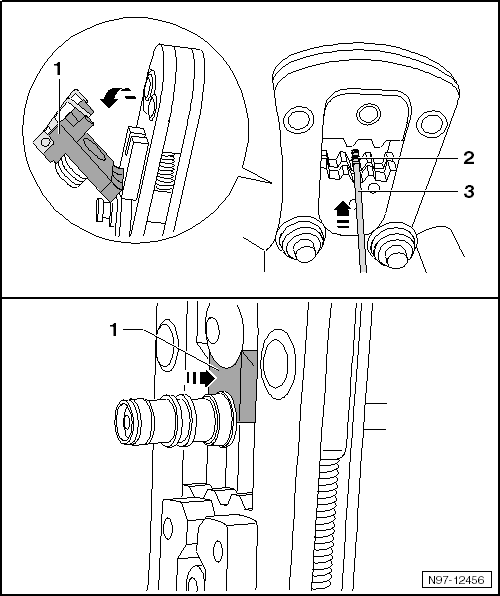

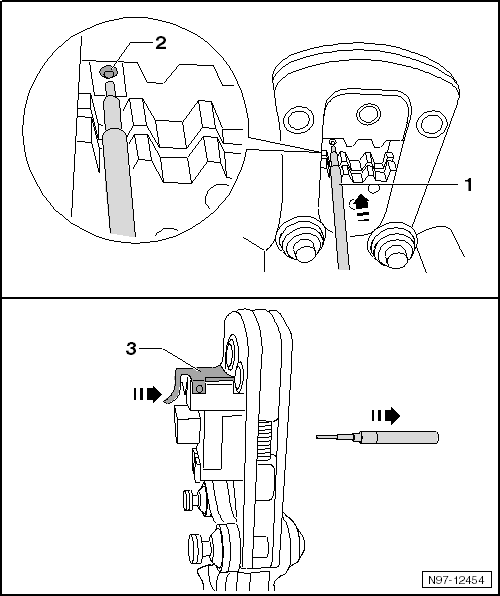

-  Rabattre vers l'extérieur le positionneur basculant -2-.
-  Ouvrir la tôle de positionnement -3-. La tôle de positionnement bascule vers le haut.
-  Enfoncer le contact intérieur -1- jusqu'en butée dans le positionneur basculant et détacher la tôle de positionnement. Le contact intérieur est fixé.
-  Rabattre le positionneur basculant. Le contact intérieur -4- est positionné sur la tête de l'outil.




-  Engager le câble d'antenne -1- dans le contact intérieur -2- de la tête de l'outil. Ce faisant, maintenir le positionneur basculant en position.
-  Fermer l'outil jusqu'à ce qu'il s'ouvre automatiquement.
-  Ouvrir la tôle de positionnement -3- et retirer le câble d'antenne.


Conducteur extérieur : sertissage

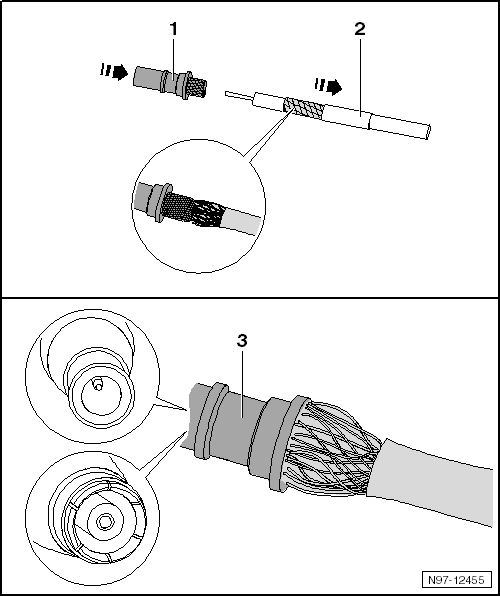

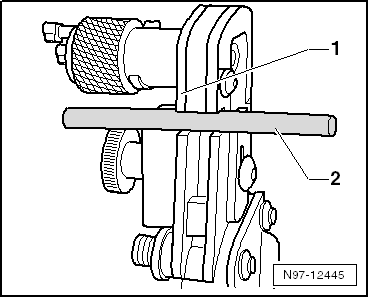

-  Emmancher la douille -2- et le contact extérieur -1- sur le conducteur intérieur. La partie moletée du contact doit être glissée sous le blindage -3-, mais par-dessus la feuille en aluminium.
-  Emmancher complètement -4- le contact extérieur. Ce faisant, veiller au positionnement correct de la douille/goupille.




-  Emmancher la douille -3- jusque sur le contact extérieur.

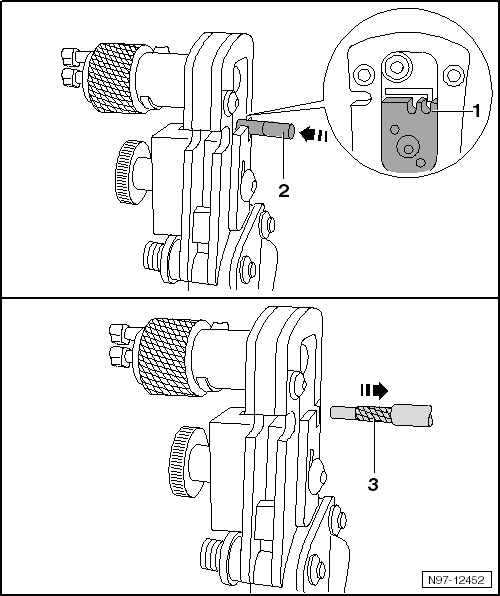

-  Ouvrir l'outil et rabattre vers l'extérieur le positionneur basculant -1-.
-  Placer le contact extérieur monté -2- contre la bordure d'appui dans profilé central de la tête d'outil -4-.
-  Fermer l'outil et le rouvrir.
-  Extraire le câble d'antenne.
