Dépose
-  Débrancher la fiche du câble à fibres optiques du calculateur concerné.

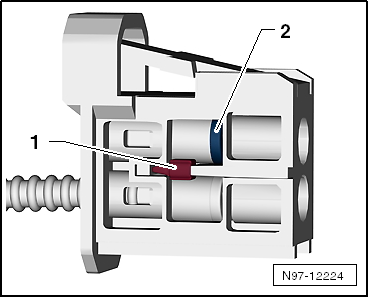

-  Déverrouiller le verrouillage de la fiche du câble à fibres optiques -1- en appuyant dessus.
-  Déverrouiller le verrouillage secondaire -2- à l'aide d'un petit tournevis.
-  Retirer le câble de fibres optiques.
Prudence !   Prudence !
Utiliser les capuchons de protection de la valise d'outils pour protéger le câble à fibres optiques de la poussière et de la saleté.
Utiliser un nouveau boîtier étant donné que le verrouillage secondaire risque d'être endommagé lors de la dépose du câble à fibres optiques.
Tenir compte des flèches situées sur le module de base pour l'appariement " IN " et " OUT ".
Repose
La repose s'effectue dans l'ordre inverse de la dépose en tenant toutefois compte de ce qui suit :
-  Reposer le câble à fibres optiques en fonction du repère.
  Nota
Pousser le tuyau annelé dans le boîtier juqu'à ce qu'il s'encliquette de manière audible.

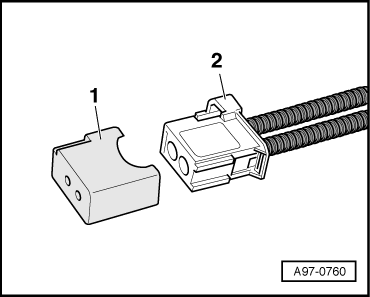

Obturer le connecteur ouvert -2- du câble à fibres optiques au moyen du couvercle de protection pour fiche de câblage -VAS 6223/9--Rep. 1-.
Le couvercle empêche l'encrassement et l'endommagement mécanique de la partie avant du câble à fibres optiques qui altéreraient sinon la transmission de la lumière.
